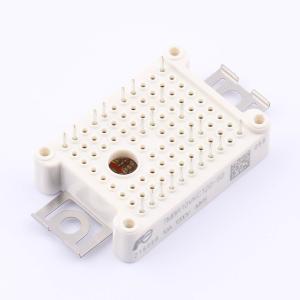

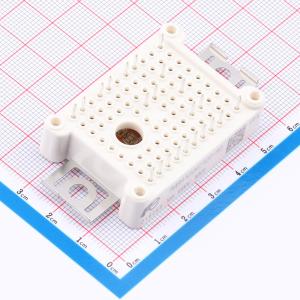

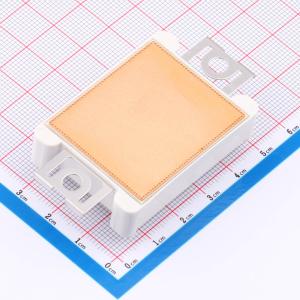

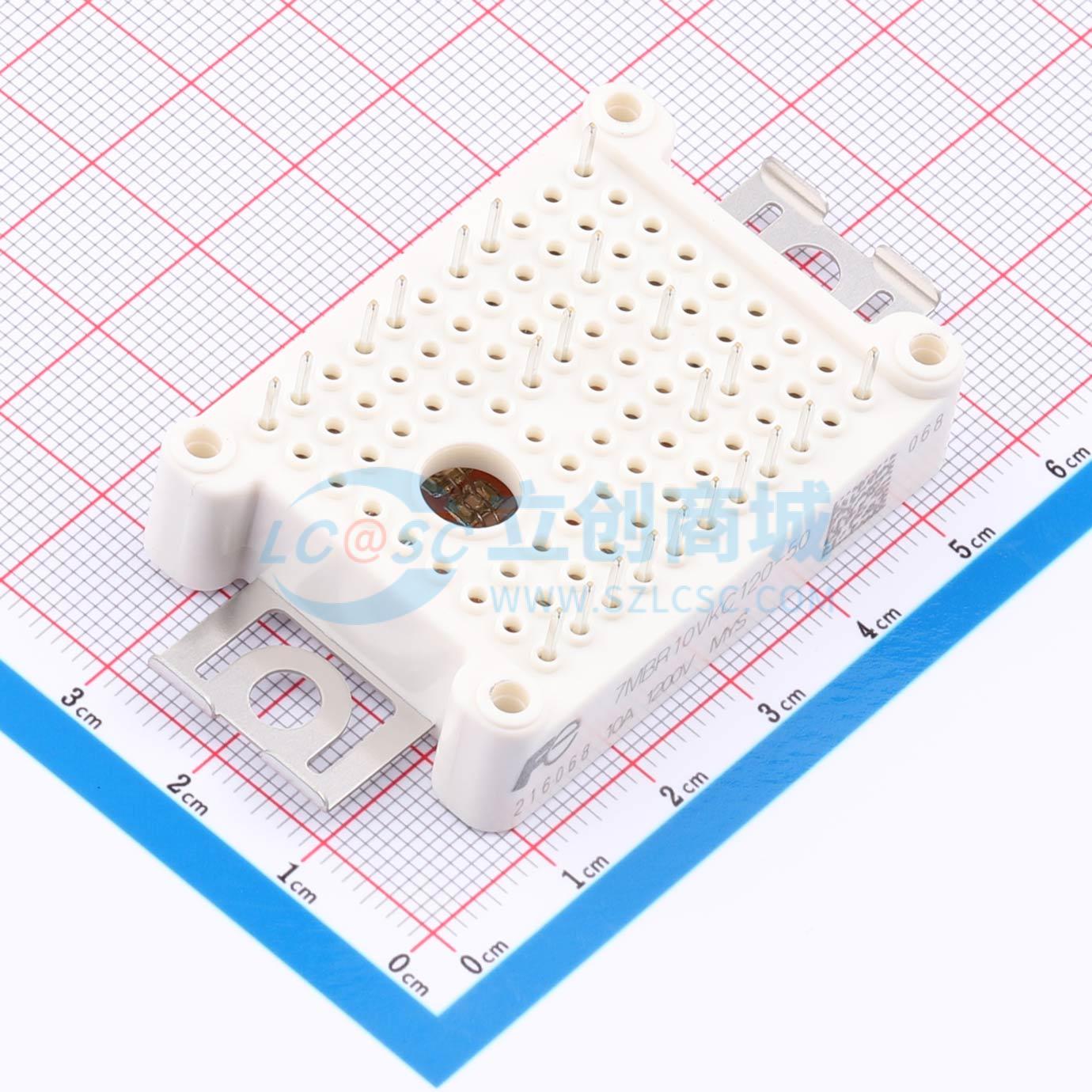

7MBR10VKC120-50
1200V/10A，智能功率模块（PIM） IGBT 模块
- 描述
- 特性：低VCE(sat)。 紧凑型封装。 印刷电路板安装模块。 转换器二极管桥动态制动电路。 符合RoHS标准的产品。应用：电机驱动逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 7MBR10VKC120-50
- 商品编号
- C42821889
- 商品封装
- 插件,62.8x33.8mm
- 包装方式
- 托盘
- 商品毛重
- 33.791667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 10A | |
| 耗散功率(Pd) | 110W | |
| 正向脉冲电流(Ifm) | 245A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@10A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 7V@10mA | |
| 输入电容(Cies) | 800pF | |
| 开启延迟时间(Td(on)) | 180ns | |
| 关断延迟时间(Td(off)) | 290ns | |
| 反向恢复时间(Trr) | 350ns |
