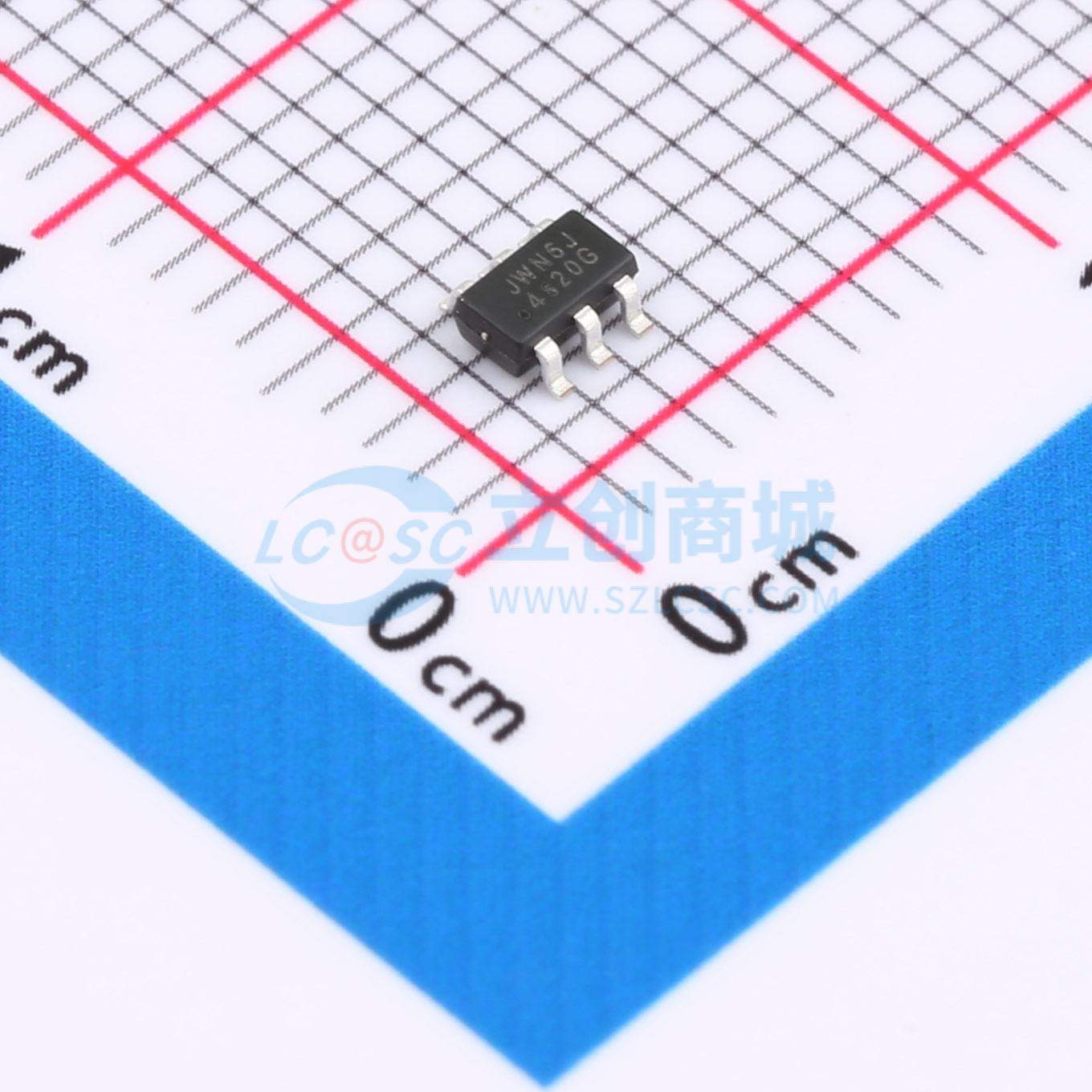

温馨提醒：图片仅供参考，商品以实物为准
JW5359MSOTB#TR
降压型 2A 4.5V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于 I²C 架构的单片降压开关稳压器，具有快速瞬态响应。输入范围为 4.5V 至 18V，通过两个集成 N 沟道 MOSFET 提供 2A 连续输出电流。内部同步功率开关无需外部肖特基二极管，即可实现高效率。在轻负载下，JW5359M 以低频运行以保持高效率。具备输出短路保护、热保护、电流失控保护和输入欠压锁定功能，确保稳定性。采用 SOT23-6 封装，外部组件最少，提供紧凑解决方案。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5359MSOTB#TR
- 商品编号
- C42685544
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护；打嗝限流 |
商品概述
JW5359M和JW5359FM是基于I2架构的同步降压开关稳压器，具备快速瞬态响应能力。其工作输入电压范围为4.5V~18V，通过内部集成的两个N沟道MOSFET，可提供2A的连续输出电流。内部同步功率开关实现了高效率，无需外部肖特基二极管。在轻载条件下，JW5359M以低频运行以维持高效率。该系列器件通过输出短路保护、热保护、电流失控保护和输入欠压锁定功能确保了鲁棒性。它们采用SOT23-6封装，仅需极少外部元件即可构成紧凑的解决方案。
商品特性
- 4.5V至18V工作输入范围
- 2A输出电流
- 高达95%的效率
- 轻载强制连续导通模式（JW5359FM）
- 轻载脉冲频率调制模式（JW5359M）
- 600kHz开关频率
- 内部软启动
- 输入欠压锁定
- 电流失控保护
- 输出短路保护
- 热保护
- 采用SOT23-6封装
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子/电器
- 笔记本电脑
