温馨提醒：图片仅供参考，商品以实物为准

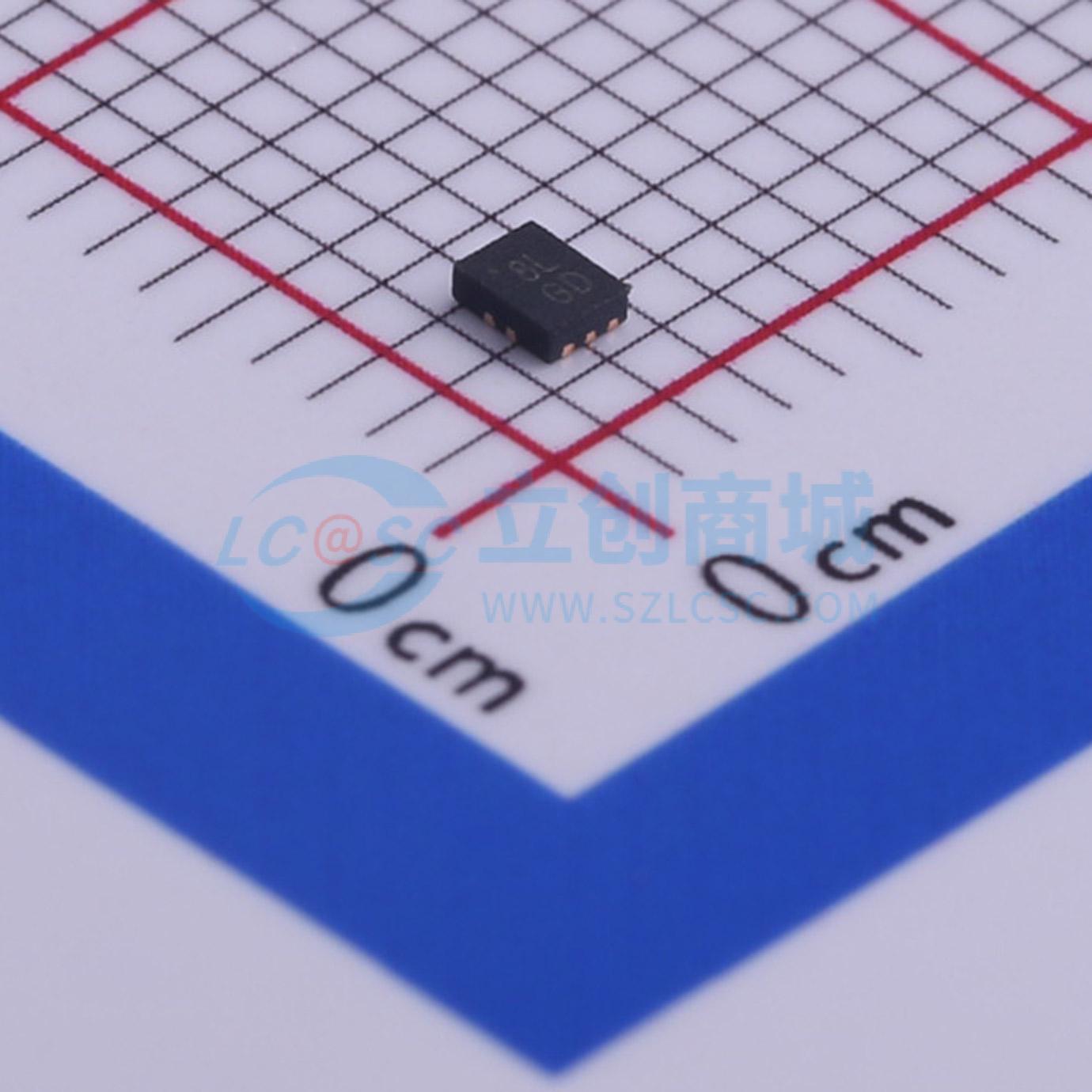

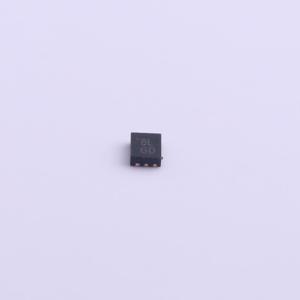

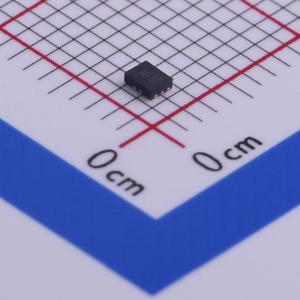

DIO1717LP10

具备负摆幅音频功能的2.8Ω、300MHz双路单刀双掷（SPDT）模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO1717 是一款双路、双向、单刀双掷（SPDT）CMOS 模拟开关，设计用于在 +2.5V 至 +5.0V 单电源下工作。它具有高带宽（300MHz）和低导通电阻（典型值 2.8Ω）的特点，最低 -2.0V 负信号可通过开关。DIO1717 保证了各开关之间的导通电阻匹配（典型值 0.05Ω）
品牌名称: DIOO(帝奥微)
商品型号: DIO1717LP10
商品编号: C444371
商品封装: QFN-10(1.8x1.4)
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

DIO1717是一款双路、双向、单刀双掷（SPDT）CMOS模拟开关，设计用于在+2.5V至+5.0V单电源下工作。它具有高带宽（300MHz）和低导通电阻（典型值2.8Ω），最低-2.0V的负信号可以通过开关。 DIO1717保证了开关之间的导通电阻匹配（典型值0.05Ω）。这确保了在切换音频信号时具有出色的线性度和低失真。 DIO1717是一款专用双单刀双掷（SPDT）开关，由两个常开（NO）和两个常闭（NC）开关组成。这种配置可用作双路2选1多路复用器。 DIO1717采用DQFN - 10封装。

商品特性

工作电压：+2.5V至+5.0V
-2.0V至±信号通过能力
导通电阻：在+4.5V时为2.8Ω（典型值）
高带宽：300MHz
快速开关时间：导通时间1.8μs，关断时间350ns
高关断隔离度：在10MHz时为 - 49dB
低串扰：在10MHz时为 - 52dB
负信号处理：最低 - 2.0V
负信号通过
TTL/CMOS兼容
先断后通切换
扩展工业温度范围：-40℃至+85℃

应用领域

手机和数码相机
个人数字助理（PDA）和笔记本电脑
LCD显示器、电视和机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	2.5V~5V
	导通时间(ton)	1.8us

	属性	参数值
	导通电阻(Ron)	2.8Ω
	关闭时间(toff)	350ns
	工作温度	-40℃~+85℃
	带宽	300MHz
