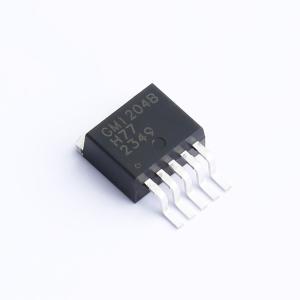

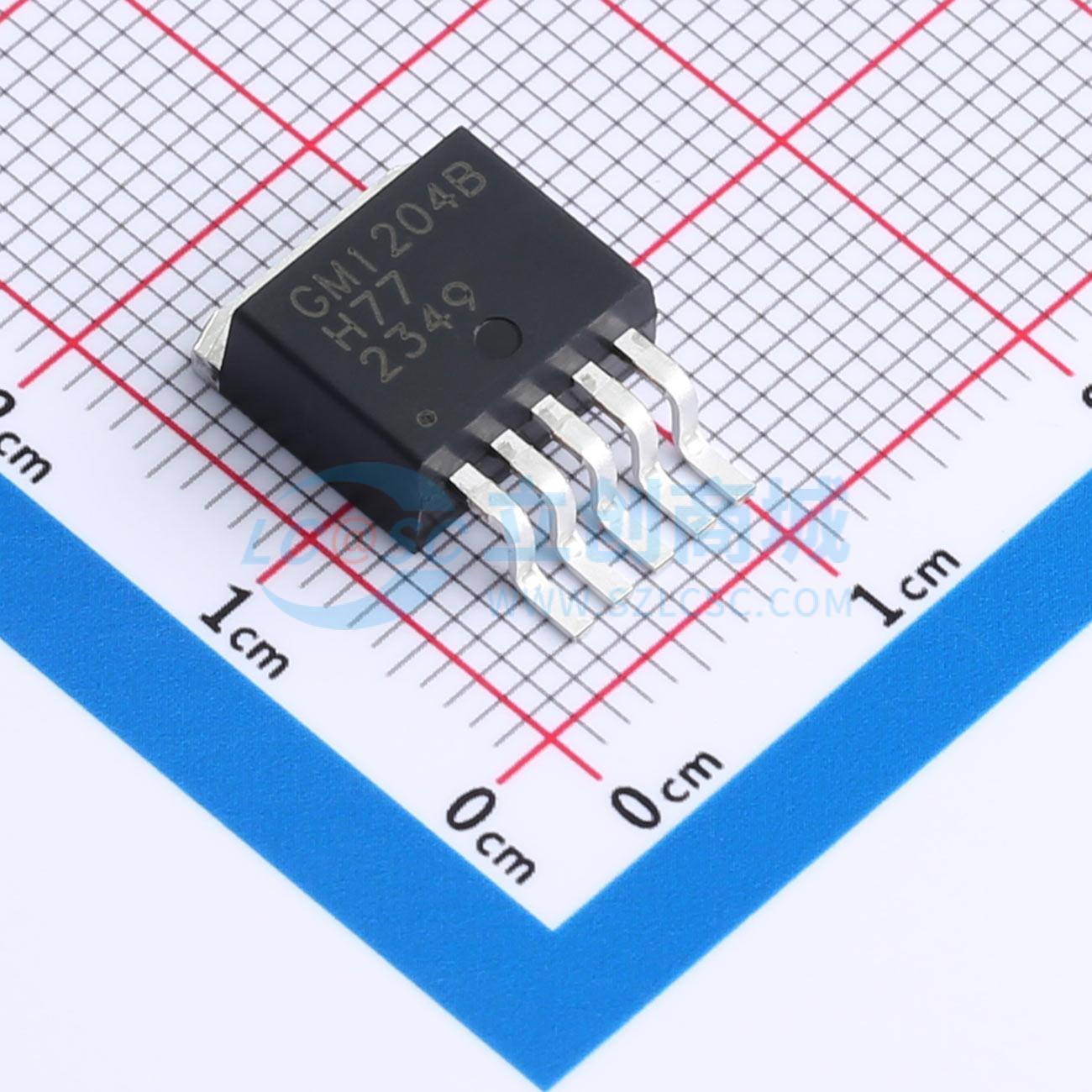

GM12043AHZ-RL
GM12043AHZ-RL 是一款高电流、低噪声、高精度、低压差线性稳 压器，能够为 1.5A 供电，最大输出电压为 270mV。输入电 压工作范围为 1.9V 至 20V。固定输出电压为 1.21V 至 5.0V。通过设置外部电阻，可调输出电压为 1.21V 至 20V。
- 描述
- GM12043AHZ-RL 是一款高电流、低噪声、高精度、低压差线性稳 压器，能够为 1.5A 供电，最大输出电压为 270mV。输入电 压工作范围为 1.9V 至 20V。固定输出电压为 1.21V 至 5.0V。通过设置外部电阻，可调输出电压为 1.21V 至 20V。
- 商品型号
- GM12043AHZ-RL
- 商品编号
- C42460937
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.029125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 1.21V~20V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 58dB@(100kHz) | |
| 压差 | 160mV@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 20uVrms | |
| 特性 | 过流保护；热关断；欠压锁定；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GM12043是一款低压差稳压器，专为快速瞬态响应而优化。该装置能够提供1.5A的输出电流，典型压降为160mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速瞬态响应外，GM12043还具有20μVRMS的低输出电压噪声和高达68dB的电源纹波抑制比，这使得该器件非常适合敏感的射频电源和医疗影像应用。 输出电压范围为1.21V至20V。GM12043稳压器稳定，输出电容低至10μF。内部保护电路包括电流限制和热限制。该器件有1.5V、1.8V、2.5V、3.3V、5V的固定输出电压，以及1.21V参考电压的可调输出电压。GM12043稳压器有5引脚TO - 263和5引脚SOT - 223封装。
商品特性
- 优化快速瞬态响应
- 输出电流：1.5A
- 压差电压：1.5A时为160mV
- 低噪声：20μVRMS（10Hz至100kHz）
- 电源抑制比：68dB/58dB（100Hz/100kHz）
- 1mA静态电流
- 宽输入电压范围：1.9V至20V
- 压差模式下静态电流小
- 固定输出电压：1.5V、1.8V、2.5V、3.3V、5V
- 1.21V至20V的可调输出
- <1μA关机时的静态电流
- 支持最小10μF输出电容稳定
- 支持陶瓷输出电容稳定
- 热限制
应用领域
- 医学和影像应用开关电源级联稳压器
