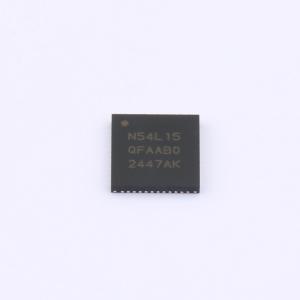

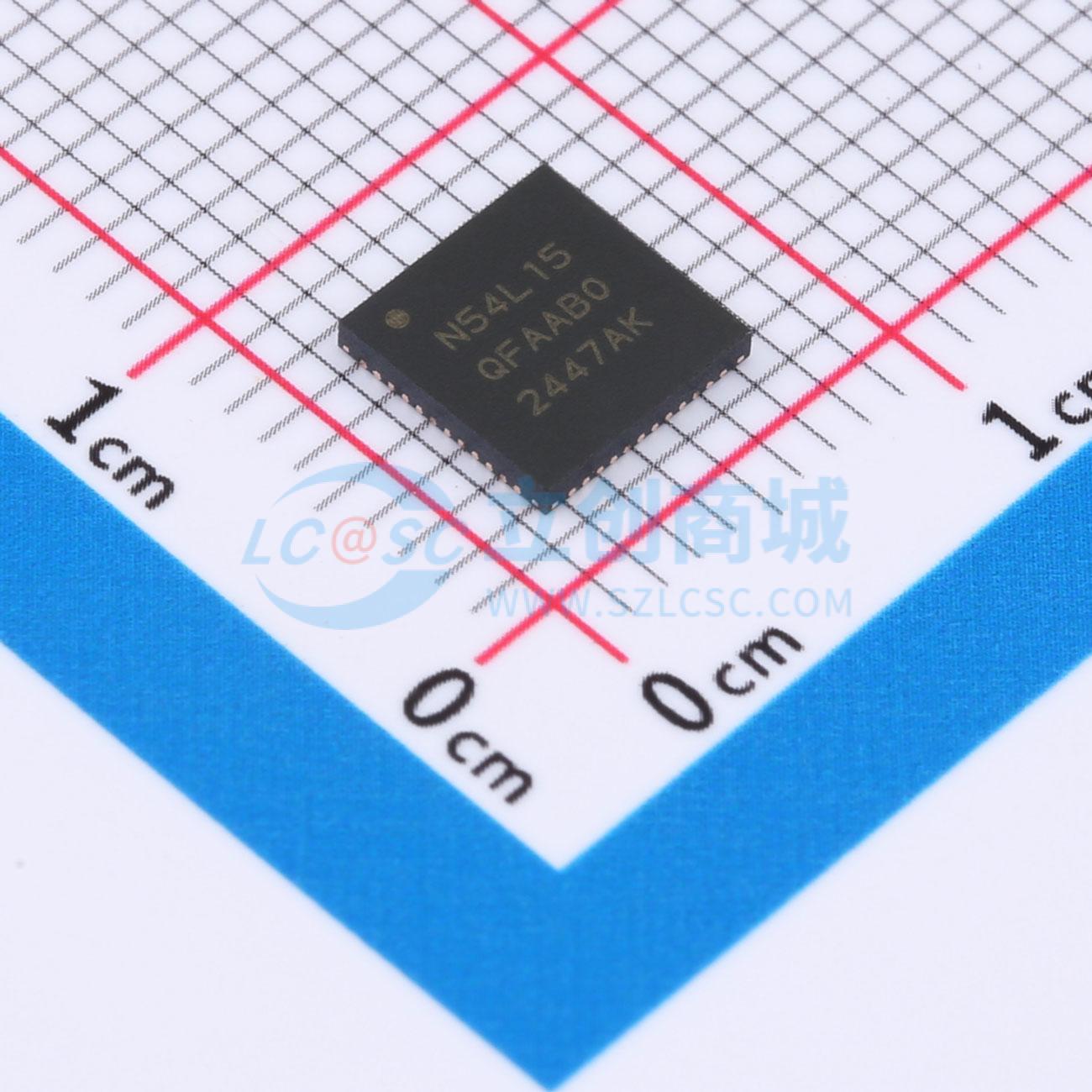

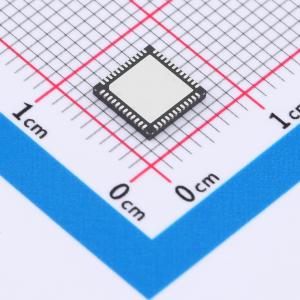

NRF54L15-QFAA-R
无线片上系统，集成128 MHz Arm Cortex - M33处理器和2.4 GHz多协议无线电
- 描述
- 系列无线片上系统（SoC）集成超低功耗多协议2.4 GHz无线电和MCU（微控制器单元）功能，具有128 MHz Arm Cortex-M33处理器、全面的外设集和可扩展的内存配置，最高可达1.5 MB NVM和256 KB RAM。采用Nordic专有技术实现超低功耗，降低功耗可延长电池寿命或减小电池尺寸。该系列SoC设计灵活，适用于广泛应用。多协议2.4 GHz无线电支持最新蓝牙6.0功能，包括蓝牙信道探测，以及适用于Thread、Matter和Zigbee等标准的802.15.4-2020，还有支持高达4 Mbps的专有2.4 GHz模式以实现更高吞吐量
- 品牌名称
- NORDIC
- 商品型号
- NRF54L15-QFAA-R
- 商品编号
- C42458750
- 商品封装
- QFN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU最大主频 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 32 | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；外部管脚复位(NRST)；软件复位 |
商品概述
nRF54L15、nRF54L10和nRF54L05组成了nRF54L系列。该系列的所有无线片上系统选项均集成了超低功耗多协议2.4 GHz无线电和微控制器单元功能，其特点是采用128 MHz Arm Cortex-M33处理器、全面的外设集以及高达1.5 MB非易失性存储器和高达256 KB RAM的可扩展内存配置。通过采用Nordic专有技术（如低泄漏RAM）以及在先进多协议无线电中运用的设计专业知识，实现了超低功耗。凭借更低的功耗，nRF54L系列中的每个无线SoC都能延长电池寿命或减小电池尺寸。nRF54L系列SoC设计时考虑了多功能性，适用于实现广泛的应用。多协议2.4 GHz无线电支持最新的蓝牙6.0功能（包括蓝牙信道探测），以及用于Thread、Matter和Zigbee等标准的802.15.4-2020，还有一个专有的2.4 GHz模式，支持高达4 Mbps的速率以实现更高吞吐量。这些器件集成了无线微控制器中应有的外设，使得许多产品可以用单芯片实现。集成的RISC-V协处理器进一步减少了对外部集成电路的需求。nRF54L系列无线SoC提供多种内存和封装配置，包括引脚兼容的选项。通过多种内存选项，可以找到适合应用的合适器件，从而优化设计成本和灵活性。
商品特性
- 128 MHz Arm Cortex-M33处理器
- 可扩展内存配置，高达1.5 MB非易失性存储器和高达256 KB RAM
- 多协议2.4 GHz无线电，支持蓝牙低功耗、802.15.4-2020和2.4 GHz专有模式（高达4 Mbps）
- 全面的外设集，包括在系统关闭模式下可用的新型全局实时时钟、14位模数转换器和高速串行接口
- 128 MHz RISC-V协处理器
- 高级安全性，包括TrustZone隔离、篡改检测和加密引擎侧信道泄漏保护
- 超紧凑型WLSCP（2.4×2.2 mm）和QFN（6.0×6.0 mm）封装
- 多协议无线电：蓝牙6.0、IEEE 802.15.4-2020和2.4 GHz收发器
- 在1 Mbps蓝牙低功耗模式下，误码率为0.1%时，估计灵敏度为-50 dBm
- 在125 kbps蓝牙低功耗长距离模式下，误码率为0.1%时，估计灵敏度为-104 dBm
- 在IEEE 802.15.4模式下，37字节数据包长度下，典型灵敏度估计为-101 dBm
- 可配置输出功率高达+8 dBm；从-8 dBm到+8 dBm以1 dB为步进
- 支持的数据速率：蓝牙6.0 - 2 Mbps、1 Mbps、500 kbps和125 kbps；IEEE 802.15.4-2020 - 250 kbps；专有2.4 GHz - 4 Mbps、2 Mbps和1 Mbps
- 单端天线输出（片上巴伦）
- 128位AES/ECB/CCM/AAR协处理器（实时操作）
- 接收信号强度指示器（1 dB分辨率）
- 平台安全：安全/非安全内存保护、对称和非对称密钥加密加速器、安全密钥管理、篡改检测、不可变启动分区、调试访问端口保护、用于安全和非安全访问的两个看门狗定时器
- 内存：nRF54L15 - 1524 KB非易失性存储器（RRAM）和256 KB RAM；nRF54L10 - 1022 KB非易失性存储器（RRAM）和192 KB RAM；nRF54L05 - 500 KB非易失性存储器（RRAM）和96 KB RAM
- 工作值：1.7 V至3.6 V电源和输入/输出电压、单32 MHz晶体振荡器、可选32.768 kHz时钟、工作温度从-40℃到105℃
- Arm Cortex-M33带TrustZone技术，128 MHz，从非易失性存储器运行时的505 EEMBC CoreMark分数，每MHz 3.95 CoreMark
- 单精度浮点单元、内存保护单元、数字信号处理指令
- 数据观察点与跟踪、嵌入式跟踪宏单元、仪器化跟踪宏单元和交叉触发接口
- 串行线调试、跟踪端口接口单元、ITM和ETM跟踪数据的4位并行跟踪、ITM数据的串行线输出跟踪
- 外设：RISC-V协处理器、可在系统关闭模式下运行并实现共享系统定时器的全局实时时钟、七个带计数器模式的32位定时器、多达五个带EasyDMA的全功能串行接口，支持I²C、SPI控制器/外设和UART、一个高达32 MHz的高速SPIM、四个高达8 MHz的SPI、I²C高达400 kHz、三个带EasyDMA的脉冲宽度调制单元、I²S双通道内部集成电路声音接口、模数转换器，具有多达八个可编程增益通道，14位下31.25 ksps，12位下250 ksps，高达10位下2 Msps、脉冲密度调制接口、近场通信、多达两个正交解码器、比较器和低功耗比较器，可从系统关闭模式唤醒、温度传感器
- 封装变体：QFN48 6.0×6.0 mm，带31个通用输入输出引脚；WLCSP 2.4×2.2 mm，带32个通用输入输出引脚；300μm间距
