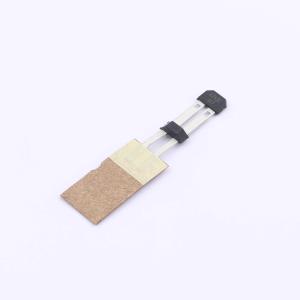

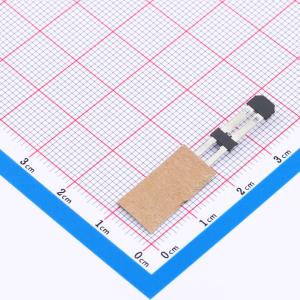

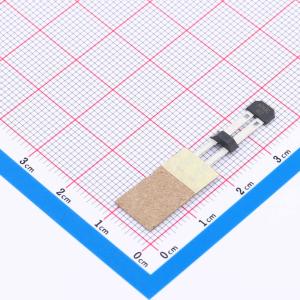

温馨提醒：图片仅供参考，商品以实物为准
AH743C
两线制差分式轮速传感器（速度方向+AK协议）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 供电电压6.5V-20V；ESD12KV;工作温度 -40℃~150℃；高电流14mA 低电流7mA;内置电容1.8nF;反向电压-16V
- 品牌名称
- Alfa(中科阿尔法)
- 商品型号
- AH743C
- 商品编号
- C42457224
- 商品封装
- PG-SSO-2-4
- 包装方式
- 盒装
- 商品毛重
- 0.3534克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 6.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
AH743C 是新一代基于先进的差动霍尔技术和高性能、专用ASIC 信号处理器基础上开发的车轮速度、方向与气隙检测传感器芯片。该芯片使用AK 协议进行通信的双线电流接口，除转速信号外，还提供旋转方向和气隙等附加信息。该传感器无需外部组件运行，并将快速上电时间与低截止频率相结合，优异的精度和灵敏度适用于苛刻的汽车要求，如宽温度范围，高ESD 和EMC 稳健性。
商品特性
- AK 通信协议双线电流接口
- 车轮转速测量
- 车轮转动方向检测
- 气隙测量
- 动态自校准原理
- 单片机解决方案，无需外部组件
- 高灵敏度
- 背磁南北极自感应
- 较大工作气隙
- 宽工作温度范围 -40℃ ~ 150℃
- 宽工作电压范围 6.5V ~ 20V
- PG-SSO-2-4 封装，符合RoHS 认证标准
- 优化的压电补偿和集成的动态偏移补偿，提高传感器对任何不需要的杂散磁场、铁磁粒子或其他扰动的抗干扰性
- 提供一个外置的1.8nF 电容，以提高EMC 性能
应用领域
- 防抱死制动系统(ABS)
- 电子稳定系统(ESP)
- 自动变速器
- 汽车应用中的车轮速度感应
- 其他类似轮速检测领域
