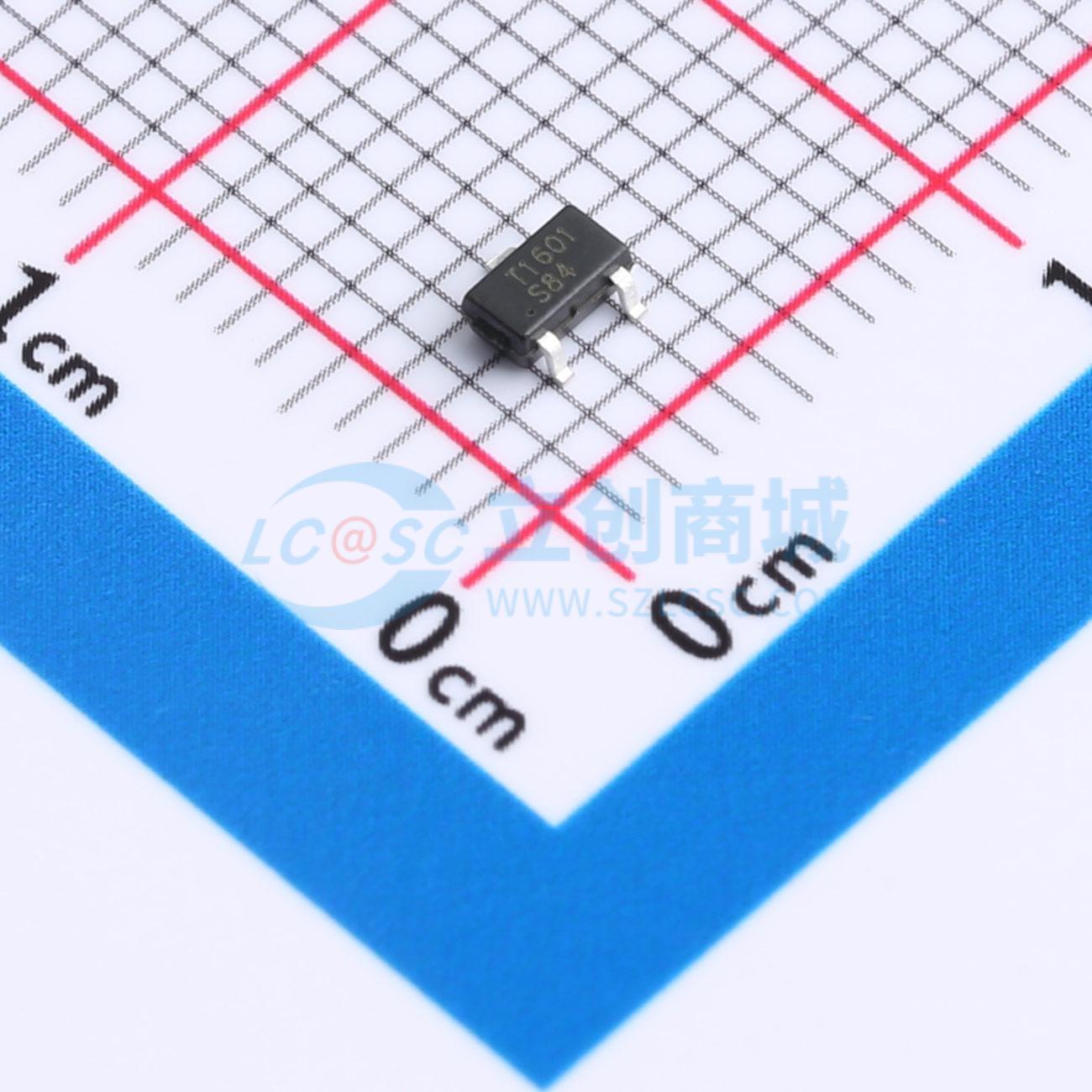

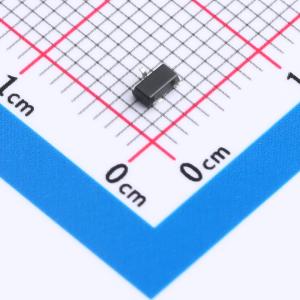

温馨提醒：图片仅供参考，商品以实物为准
T1601B
高精度数字温度传感芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 103℃~+153℃，16bit ADC 0.004℃分辨率，1-wire协议，±0.5℃精度，测温速度15.3ms/8.5ms/5.2ms/2.2ms可配置，平均工作电流2μA，1.8V~5.5V宽电压供电，内置32bit EEPROM用户空间，广泛应用在电子体温计、超低温冷链物流、热表气表水表、板级温度监控、工业仪器仪表、电力端子测温等领域。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- T1601B
- 商品编号
- C42456414
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -103℃~+153℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 1.8V~5.5V | |
| 待机电流 | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 15.3ms；8.5ms；2.2ms；5.2ms | |
| 温度分辨率 | 16bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；出厂温度校准；自诊断功能；片内非易失参数存储；低功耗待机；可配置温度输出 |
商品概述
T1601X系列是数字模拟混合信号温度传感芯片，最高测温精度±0.1°C，用户无需进行校准。温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，通过数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。 芯片内置16-bit ADC，分辨率0.004°C，具有 -103°C到 +153°C的超宽工作范围。芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。为了简化系统应用，芯片的ID搜索、测温数据内存访问、功能配置等均基于数字单总线协议(OneWire，OW)指令，上位机微处理器只需要一个GPIO端口便可进行读写访问。单总线通信接口是通过共用一根数据总线来实现多节点传感采集与组网的低成本方案，传输距离远、支持节点数多，便于空间分布式传感组网。最多可支持100个节点100至500米长的测温节点串联组网。 芯片内置非易失性E²PROM存储单元，用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号、位置信息等。
商品特性
- 测温范围：-103°C~+153°C
- 低功耗：典型待机电流0.01μA，测温平均电流2μA（AVG = 8，1次测量/s）
- 宽工作电压范围：1.8V~5.5V
- 可定制的测温精度: ±0.1°C / ±0.5°C
- 测温分辨率：16位输出0.004°C
- 温度转换时间可配置：15.3ms/8.5ms/5.2ms/2.2ms
- 最大112bit额外E²PROM空间用于存放用户信息
- 标准单总线接口
- 加热芯片自诊断功能
应用领域
- 替代PT100/PT1000方案
- 替代NTC方案
- 电子体温计
- 超低温冷链物流
- 热表、气表、水表
- 板级温度监控
- 工业仪器仪表
- 电力端子测温
