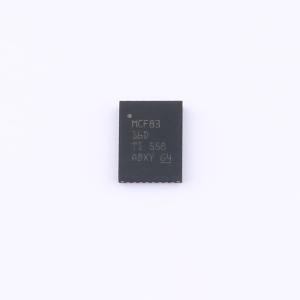

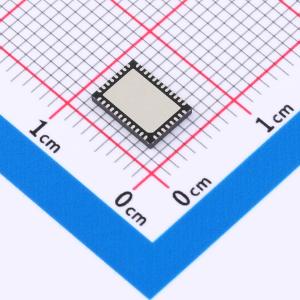

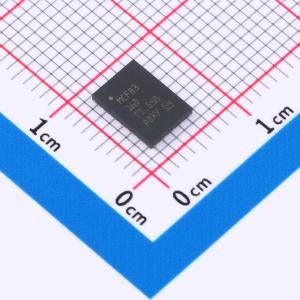

温馨提醒：图片仅供参考，商品以实物为准

MCF8316DVRGFR

无传感器磁场定向控制（FOC）集成FET无刷直流电机驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 提供单芯片、免代码的无传感器 FOC 设备，用于驱动 12 至 24V 无刷直流电机 (BLDC) 或永磁同步电机 (PMSM)，峰值电流可达 8A。集成三个半桥，绝对最大耐压 40V，RDS(ON) 非常低（HS + LS FET 为 95mΩ）。集成降压调节器（3.3V/5V，170mA）和 LDO（3.3V，20mA），可为外部电路供电。FOC 算法配置可存储在非易失性 EEPROM 中，配置后设备可独立运行。设备通过 PWM 输入、模拟电压、可变频率方波或 I²C 命令接收速度指令。集成大量保护功能，旨在保护设备、电机和系统免受故障事件影响。
品牌名称: TI(德州仪器)
商品型号: MCF8316DVRGFR
商品编号: C42453588
商品封装: QFN-40_5x7mm
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	工作电压	4.5V~35V
	导通电阻	95mΩ
	接口类型	I2C；PWM
	工作温度	-40℃~+125℃
	功能特性	软开关；马达卡锁保护；交错导通保护；马达转速指示

商品概述

MCF8316D 为驱动峰值电流高达 8A 的 12V 至 24V 无刷直流电机 (BLDC) 或永磁同步电机 (PMSM) 提供了一个单芯片、无代码、无传感器 FOC 器件。MCF8316D 集成了三个 ½ 桥，具有 40V 的最大电压和 95mΩ 的超低 RDS(ON)（高侧 + 低侧 FET）。MCF8316D 集成了可用于为外部电路供电的降压稳压器（3.3V/5V，170mA）和 LDO (3.3V，20mA)。FOC 算法配置可存储在非易失性 EEPROM 中，从而允许器件在配置完毕后独立运行。该器件通过 PWM 输入、模拟电压、可变频率方波或 I2C 命令接收速度命令。MCF8316D 集成了多种保护特性，可在出现故障事件时保护该器件、电机和系统。

商品特性

功能安全质量管理定向型号（仅限MCF8316DULVRGFR）
可提供使功能安全系统设计满足 IEC-60730-1标准的文档
安全相关认证（仅限 MCF8316DULVRGFR）
UL 认证组件:UL 60730-1（文件编号:E546206）
安全功能（仅限 MCF8316DULVRGFR）
锁定转子保护
过流（过载）保护
相位损失（无电机）
采用集成无传感器电机控制算法的三相 BLDC 电机驱动器
无代码场定向控制 (FOC)
速度、电流、功率和电压控制
正向和反向转动支持
可配置的功率和速度限制
超前角调节以实现高效率
通过软启动、软停止和死区时间补偿提高了声学性能
离线电机参数测量 (MPET)
模拟，PWM，频率或 I2C 速度输入
可配置的电机启动和停止选项
用于高速运行的弱磁
抗电压浪涌 (AVS) 保护
4.5V 至 35V 工作电压（最大值 40V）
高输出电流能力:8A 峰值
低 MOSFET 导通状态电阻
TA = 25℃ 时的 RDS(ON) (HS + LS):95mΩ（典型值）
低功耗睡眠模式
VM = 24V, TA = 25℃ 时为 5μA（最大值）
速度环路精度:3% 使用内部时钟，1% 使用外部时钟参考
具有 R/W 安全性的可配置 EEPROM，用于存储器件配置
内置电流检测功能
内置的 3.3V/5V、170mA 降压稳压器
内置的 3.3V 20mA LDO 稳压器
专用 DRVOFF 引脚以禁用（高阻态）输出
展频、PWM 抖动和压摆率，用于降低 EMI
整套集成保护特性
电源欠压锁定 (UVLO)
电源过压保护 (OVP)
电机锁定检测
可配置电流限值
热警告和热关断 (OTW/TSD)
故障条件指示引脚 (nFAULT)
可选择通过 I2C 接口进行故障诊断

应用领域

无刷直流 (BLDC) 电机模块
洗衣机和洗碗机泵
空气净化器和加湿器风扇
住宅和起居风扇
投影仪色轮

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	峰值电流	8A
