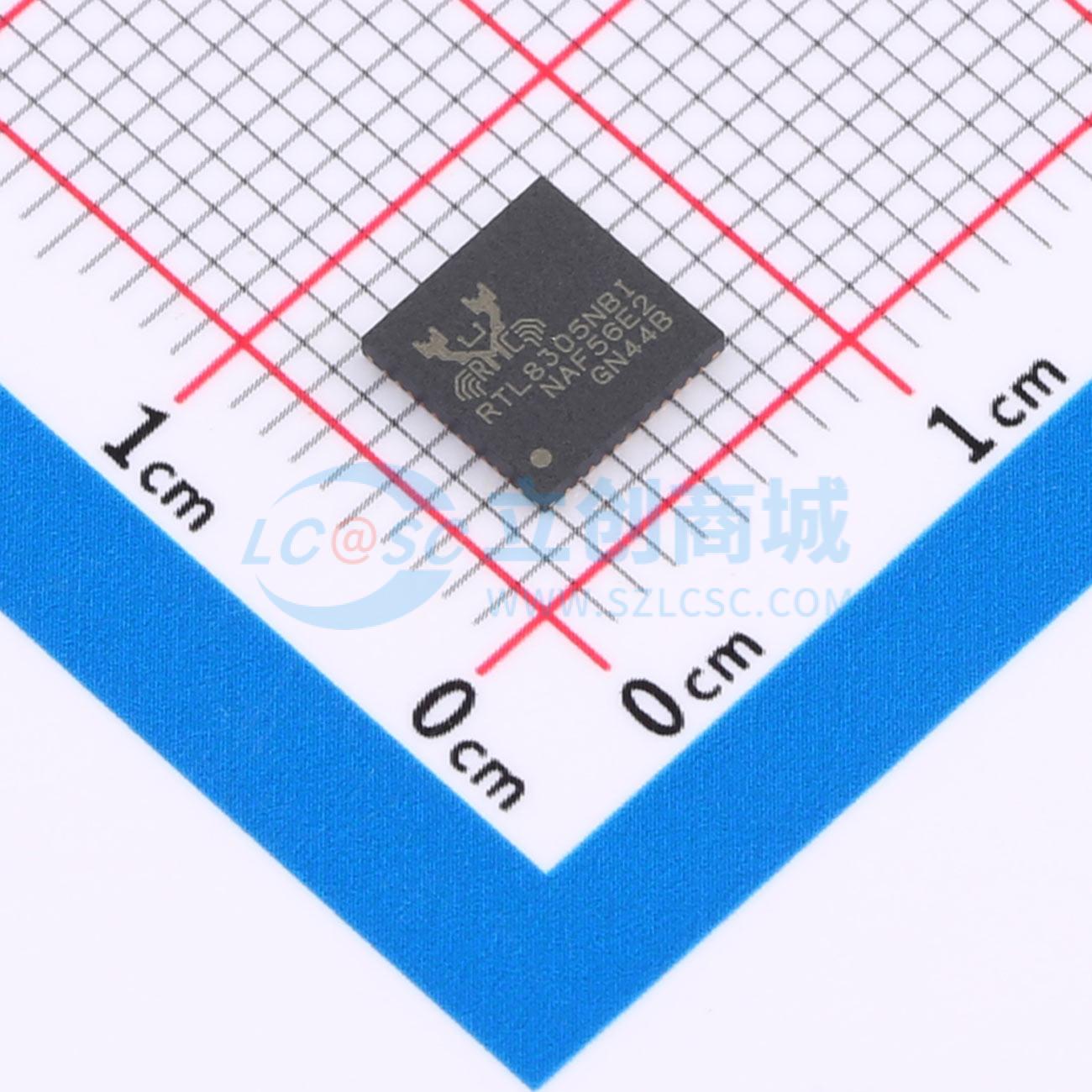

RTL8305NBI-VB-CG

单芯片五端口10/100M以太网交换控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: REALTEK(瑞昱)
商品型号: RTL8305NBI-VB-CG
商品编号: C42451794
商品封装: QFN-48-EP(6x6)
包装方式: 托盘
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	以太网速率标准	10BASE-T；100BASE-TX
	MAC地址支持	2048
	VLAN支持	16
	功能特性	端口独立掉电；自动极性纠正；低功耗模式

商品概述

RTL8305NBI-VB-CG 是一款单芯片 5 端口 10/100M 以太网交换控制器。该器件集成了 5 个支持 10BASE-T 和 100BASE-TX 操作的物理层收发器、一个高性能非阻塞交换引擎、一个用于地址学习和转发的查找表，以及用于配置和状态监控的管理接口。该芯片采用先进的低功耗设计，并集成了片上 LDO 稳压器，可简化外部电源设计。它支持多种高级功能，包括 VLAN、QoS、带宽控制、风暴过滤和环路检测，适用于构建经济高效且功能丰富的网络交换解决方案。

商品特性

集成 5 端口 10/100M 以太网物理层收发器
支持全双工 IEEE 802.3x 流控和半双工背压流控
支持基于端口的 VLAN 和 IEEE 802.1Q 标记 VLAN
支持 QoS 功能，包括基于端口、802.1p、DSCP 和 IP 地址的优先级分配
支持每端口输入/输出带宽控制
支持 MAC 地址自动学习、转发和老化
支持风暴过滤功能，抑制广播、多播和未知单播风暴
支持环路检测功能
支持节能以太网
支持电缆诊断功能
集成 1.2V LDO 稳压器
支持串行管理接口和 EEPROM 配置
提供多种 LED 指示模式
采用低功耗设计

应用领域

小型办公室/家庭办公室路由器
IP 摄像头
工业控制
网络附加存储
网络打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网交换机
	端口数量	5
	工作电压	1.2V；3.3V
	集成PHY	是
	通信接口	SMI
