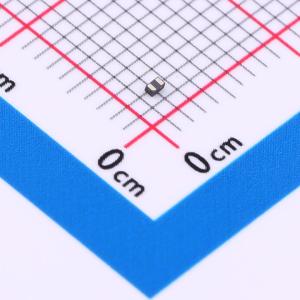

温馨提醒：图片仅供参考，商品以实物为准
ESD5471X-SW
双向ESD 5V截止 峰值浪涌电流：6A@8/20us
- 描述
- 静电和浪涌保护(TVS/ESD)
- 品牌名称
- Semiwell(矽门微)
- 商品型号
- ESD5471X-SW
- 商品编号
- C42445799
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6pF |
商品特性
- 每线路100瓦峰值脉冲功率（tp = 8/20μs）
- 保护一条双向I/O线路
- 工作电压：5V
- 超低漏电流
- IEC61000 - 4 - 2（ESD）±25kV（空气），±25kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 符合2011/65/EU的RoHS标准
- HF | 符合IEC61249 - 2 - 21:2003标准
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-外设-寻呼机
