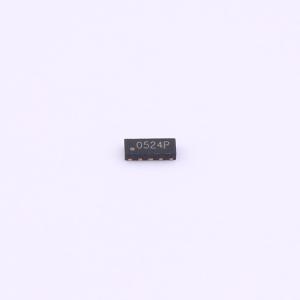

ESD0524P-SW
双向ESD 5V截止 峰值浪涌电流：3A@8/20us
- 描述
- 静电和浪涌保护(TVS/ESD)
- 品牌名称
- Semiwell(矽门微)
- 商品型号
- ESD0524P-SW
- 商品编号
- C42445781
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.027333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF；0.4pF |
商品特性
- 每线路 30W 峰值脉冲功率（tp = 8/20μs）
- 保护四条 I/O 线路
- 工作电压：5V
- 超低电容：典型值 0.4pF（I/O 到地）
- IEC61000-4-2（ESD）±25kV（空气放电），±20kV（接触放电）
- IEC61000-4-4（EFT）40A（5/50ns）
- 符合 RoHS 2011/65/EU 指令
- 符合 IEC61249-2-21:2003 无卤要求
应用领域
- USB2.0、USB3.0、以太网
- HDMI2.0、Displayport 1.3、eSATA
- 统一显示接口
- 数字视频接口
- 高速串行接口
