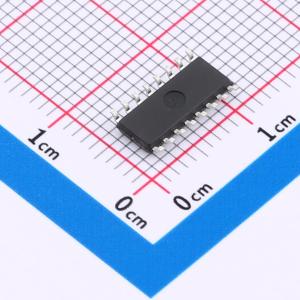

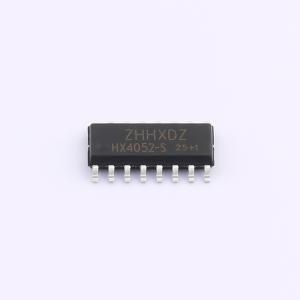

温馨提醒：图片仅供参考，商品以实物为准
HX4052-S
MOS输入双运算放大器
- 描述
- MOS输入双运算放大器 HX4052-S系列模拟开关是由数字信号控制的多调制/选择性模拟开关，具有低导通电阻和极低的截止泄漏电流。幅度为4.5V ~ 18V的数字信号可以控制峰峰值为18V的模拟信号。例如，若VDD = +5V，Vss = 0V，VEE = -13.5V，0至5V的数字信号可以控制13.5至4.5V的模拟信号，并且这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有非常低的静态功耗。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4052-S
- 商品编号
- C42445470
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27432克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 工作电压 | 5V~15V | |
| 导通电阻(Ron) | 80Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 120ns |
商品概述
HX4052-S系列模拟开关是由数字信号控制的多调制/选择性模拟开关，具有低导通电阻和极低的截止泄漏电流。幅度为4.5V ~ 18V的数字信号可以控制峰峰值为18V的模拟信号。例如，若VDD = +5V，Vss = 0V，VEE = -13.5V，0至5V的数字信号可以控制13.5至4.5V的模拟信号，并且这些开关电路在整个VDD - VSS和VDD - VEE电源范围内具有非常低的静态功耗。HX4052-S是一个双四选一模拟开关。每组四选一模拟开关分别有两个二进制控制输入端A和B以及INH输入。这两个二进制信号可以将四个模拟通道中的任何一个设置为导通状态。INH输入“1”电平将两组四选一模拟开关的所有通道设置为关断状态，输入“0”电平将两组四选一模拟开关的所有通道设置为导通状态。
商品特性
- 非常宽的数字控制和传输的模拟信号电压范围：数字4.5V ~ 18V，模拟18V
- 低导通电阻：80Ω（VDD - VEE = 15V，信号大于15Vpp）
- 非常低的静态电压消耗
- 高关断电阻
- 数字地址信号4.5V ~ 18V逻辑电平转换为开关模拟信号18Vpp
- 内置二进制地址解码器
