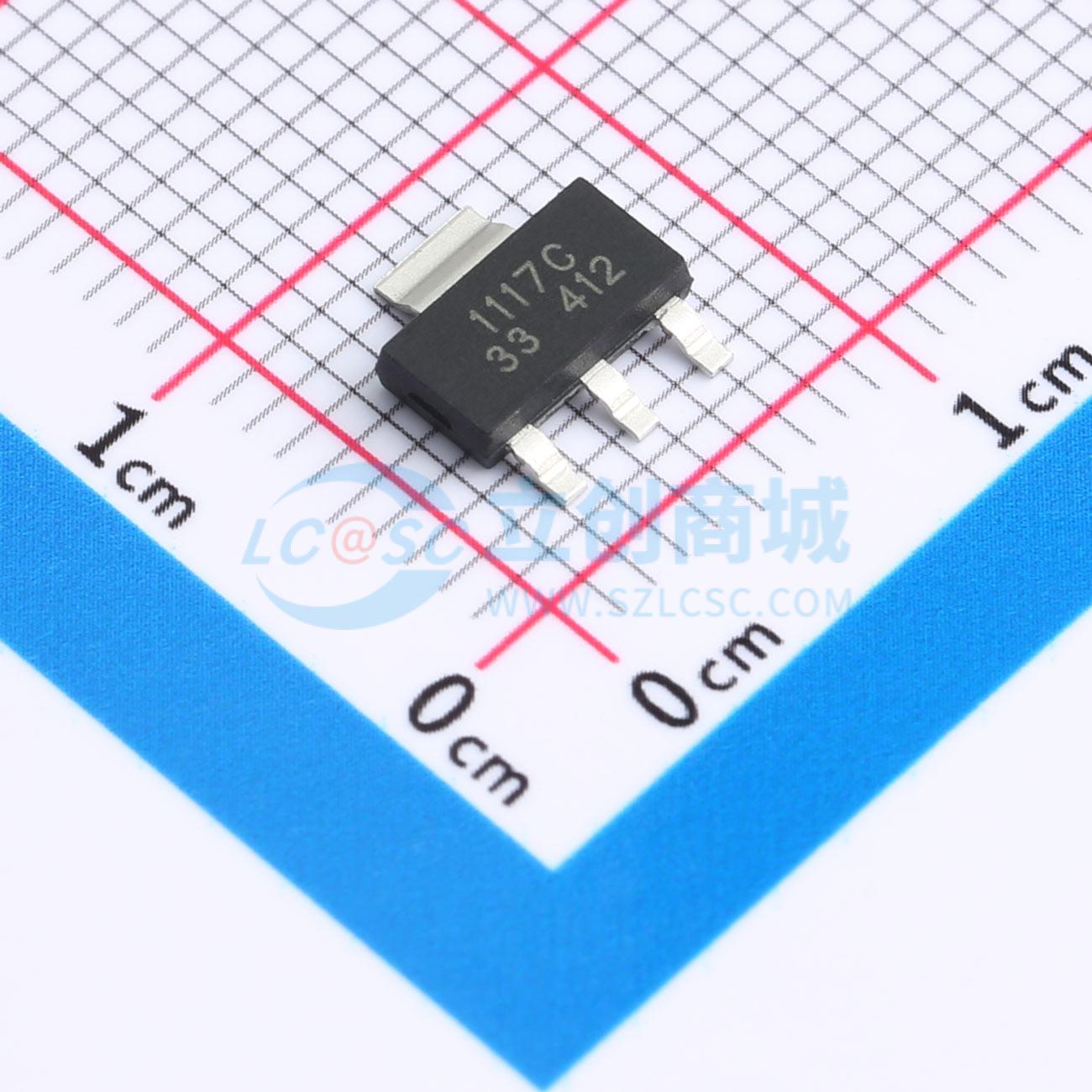

LD1117-3.3
3.3V 1A 12V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LD1117是一个输出电流达到1A的三端输出低压差线性稳压器
- 品牌名称
- KTP(科泰普)
- 商品型号
- LD1117-3.3
- 商品编号
- C42445392
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.24996克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 12V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.005%Vout | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LD1117是一款输出电流达1A的三端输出低压差线性稳压器，提供1.2V、1.8V、2.5V、3.3V、5.0V固定电压及可调输出电压等多种版本。在1A输出电流下，其压降典型值为1.2V。该器件凭借其优良的性能和极高的性价比，适用于各类电器产品。
商品特性
- 在1A输出电流下，压降典型值为1.2V
- 具备限流功能
- 具备过热保护功能
- 提供固定输出电压版本（1.2V、1.8V、2.5V、3.3V、5.0V）及可调输出电压版本
- 固定1.2V输出电压版本的精度为2%
- 固定1.8V、2.5V、3.3V、5.0V及可调输出电压版本的精度为1.5%
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 掌上电脑及笔记本电脑
- 电池充电器
- 移动电话
- 无绳电话
- 便携式设备
