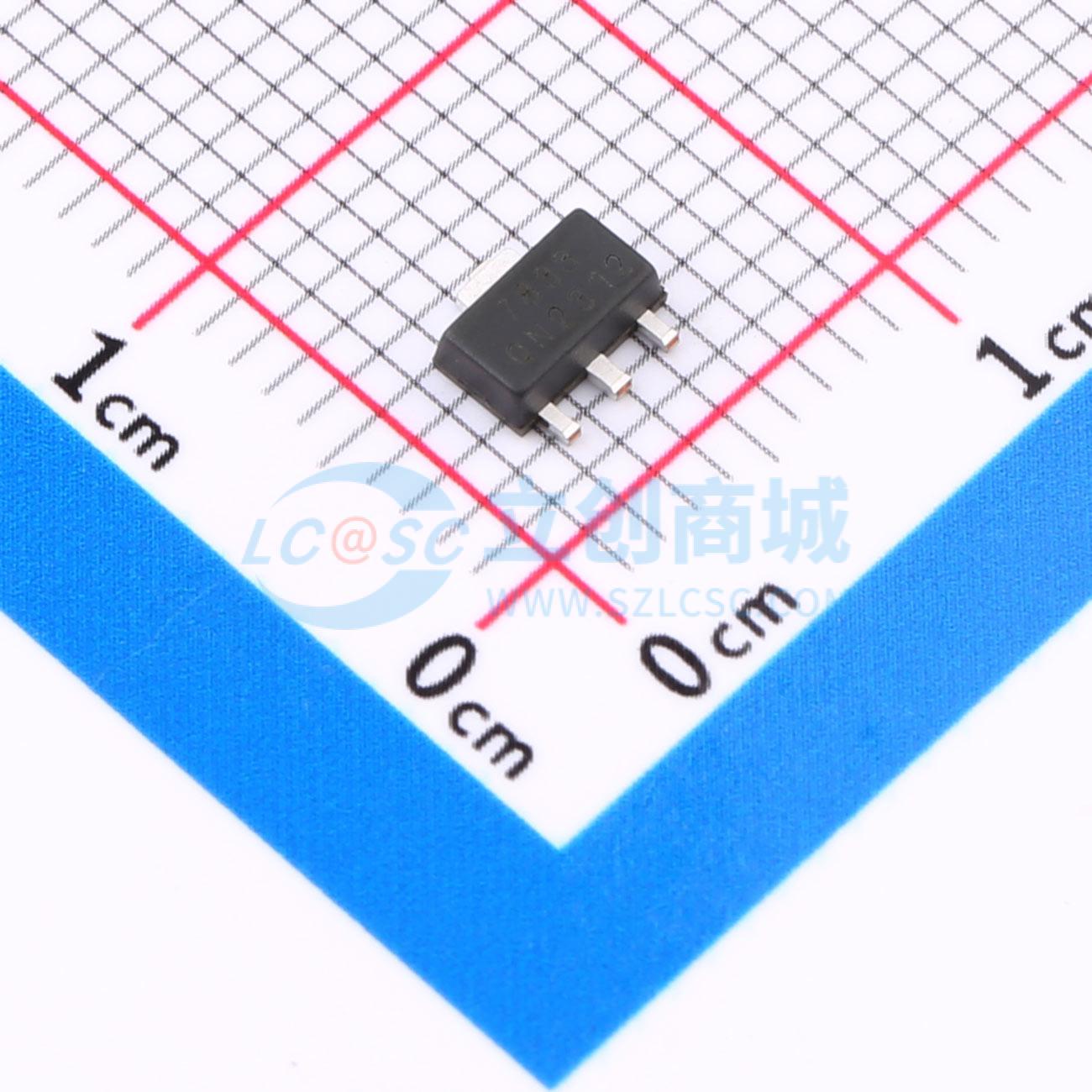

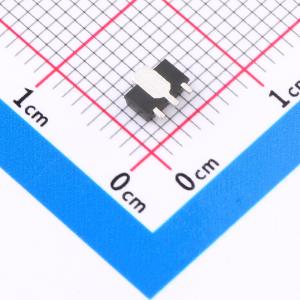

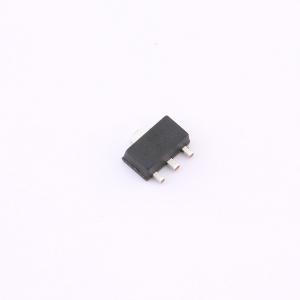

温馨提醒：图片仅供参考，商品以实物为准
QN7833PG
3.3V 500mA 8V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低静态电流（典型值为5μA）和低压降的特点，非常适合电池应用。能够连续提供400-500mA的输出电流。有多种固定输出电压可供选择，范围从1.8V到5.0V。虽然主要设计为固定电压稳压器，但也可以与外部组件配合使用，以获得可变的电压和电流。具备热关断和限流功能，可防止设备在恶劣的工作条件下损坏。
- 品牌名称
- QNHCHIP(乾能惠)
- 商品型号
- QN7833PG
- 商品编号
- C42444840
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.1681克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 8V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 500mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
QN78XX系列正线性稳压器具有低静态电流（典型值5μA）和低压差，使其成为电池供电应用的理想选择。该器件能够持续提供400~500mA的输出电流。它们提供多种固定输出电压，范围从1.8V至5.0V。尽管主要设计为固定电压稳压器，但这些器件可与外部元件配合使用以获得可调电压和电流。这些坚固的器件具备热关断和电流限制功能，可在最恶劣的工作条件下防止器件损坏。最大允许功耗由公式P_D = (T_J(MAX) - Ta) / θ_JA决定。压差电压定义为输入电压减去输出电压，该差值导致输出电压相对于V_IN = V_OUT + 1V时的值产生2%的变化。电流限制通过短时间脉冲测试进行测量。
商品特性
- 输出电压范围：1.8V、2.5V、2.7V、3.0V、3.3V、5.0V固定类型。
- 高精度：±2%
- 低压差：典型值360mV（VOUT=5.0V，400~500mA条件下）
- 保证输出电流：400~500mA
- 低静态电流：典型值5μA
- 电流限制
- 过温关断
- SOT-89、TO-92封装
应用领域
- 电池供电系统
- 个人数字助理
- 外围卡
- PCMCIA卡
- 个人通信设备
