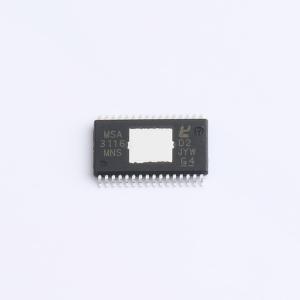

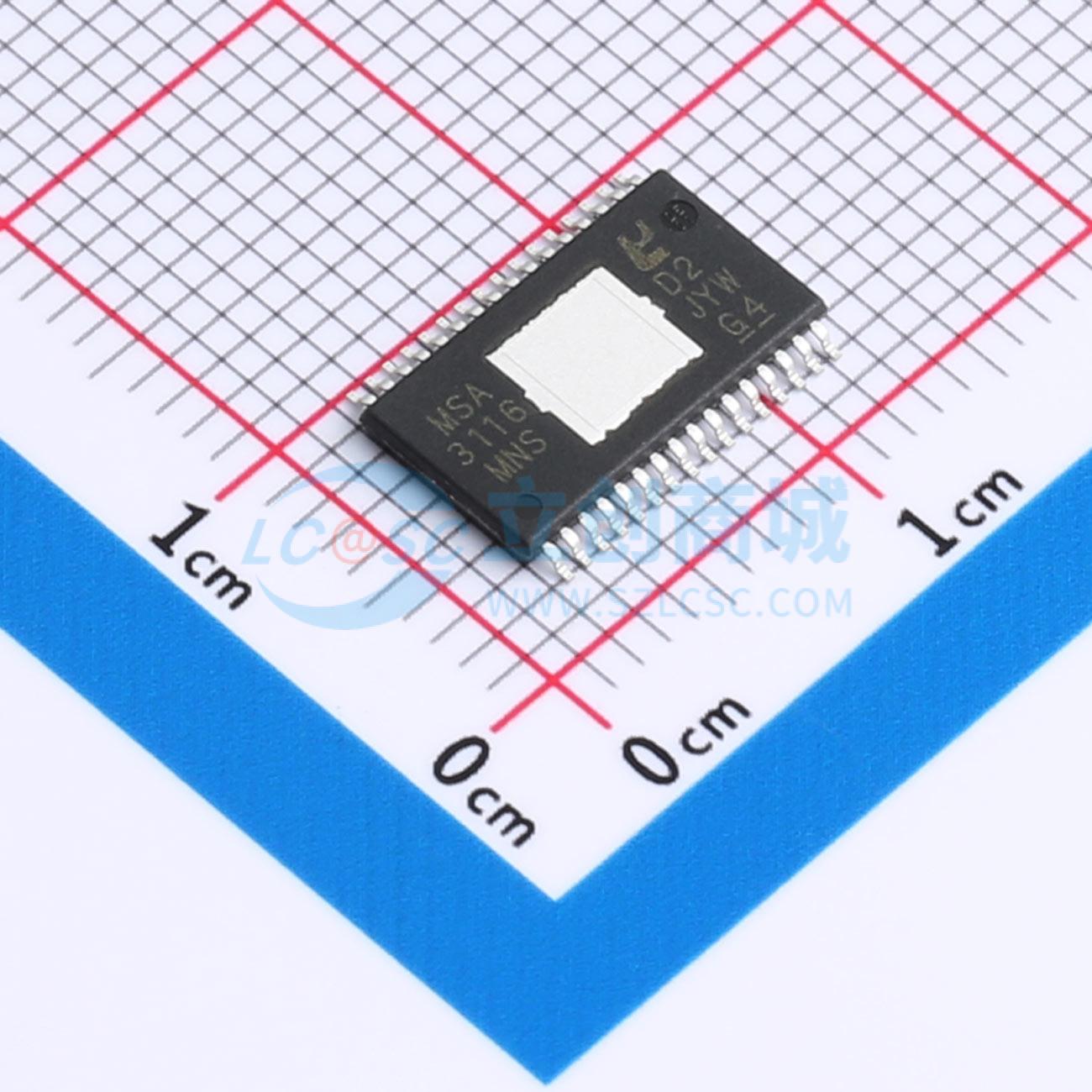

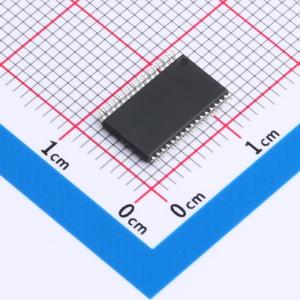

MSA3116D2

2×50W 立体声D类音频功率放大器，宽工作电压范围： 5.5V-26V

描述: 2×50W 立体声D类音频功率放大器，宽工作电压范围： 5.5V-26V
品牌名称: minos(迈诺斯)
商品型号: MSA3116D2
商品编号: C42444488
商品封装: ETSSOP-32
包装方式: 编带
商品毛重: 0.44045克(g)

商品参数

商品概述

MSA3116是一款高效率的立体声D类功率放大器电路。集成的锁相环电路，可通过选择不同的开关频率来避免了AM干扰，其先进的EMI抑制技术使得在电路输出端仅使用廉价的磁珠滤波器即可达到EMC的要求。同时电路带有外部时钟同步功能，实现多个器件同步。支持单声道和立体声两种输出模式。mono模式下，搭配2Ω扬声器时，输出功率可达到100W。立体声模式下，在一定面积散热器，输出功率可达2×50W/4Ω。具有非常全面的保护设计，包括：短路保护，过温保护，过欠压和直流保护等。内部集成约120mΩ MOSFET，在一定面积散热器辅助下，立体声模式输出功率可达2×50W/4Ω。

商品特性

宽工作电压范围：5.5V - 26V
高效率D类工作模式：>90%的转换效率，先进的PWM调制方案
开关频率外部可调，开关频率最高可达1.2MHz，AM抑制，主从模式与同步功能
功率限制外部可调
兼容差模输入应用和单端输入应用
集成多种自保护电路，包含过压、欠压、过温、直流检测、短路保护
ETSSOP32增强型封装

应用领域

消费类音频设备
车载音频设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	50W×2@4Ω
	工作电压	5.5V~26V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	20mA
	工作温度	-40℃~150℃
	信噪比	102dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	90%
