温馨提醒：图片仅供参考，商品以实物为准

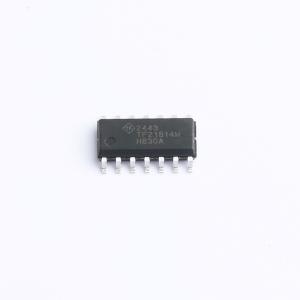

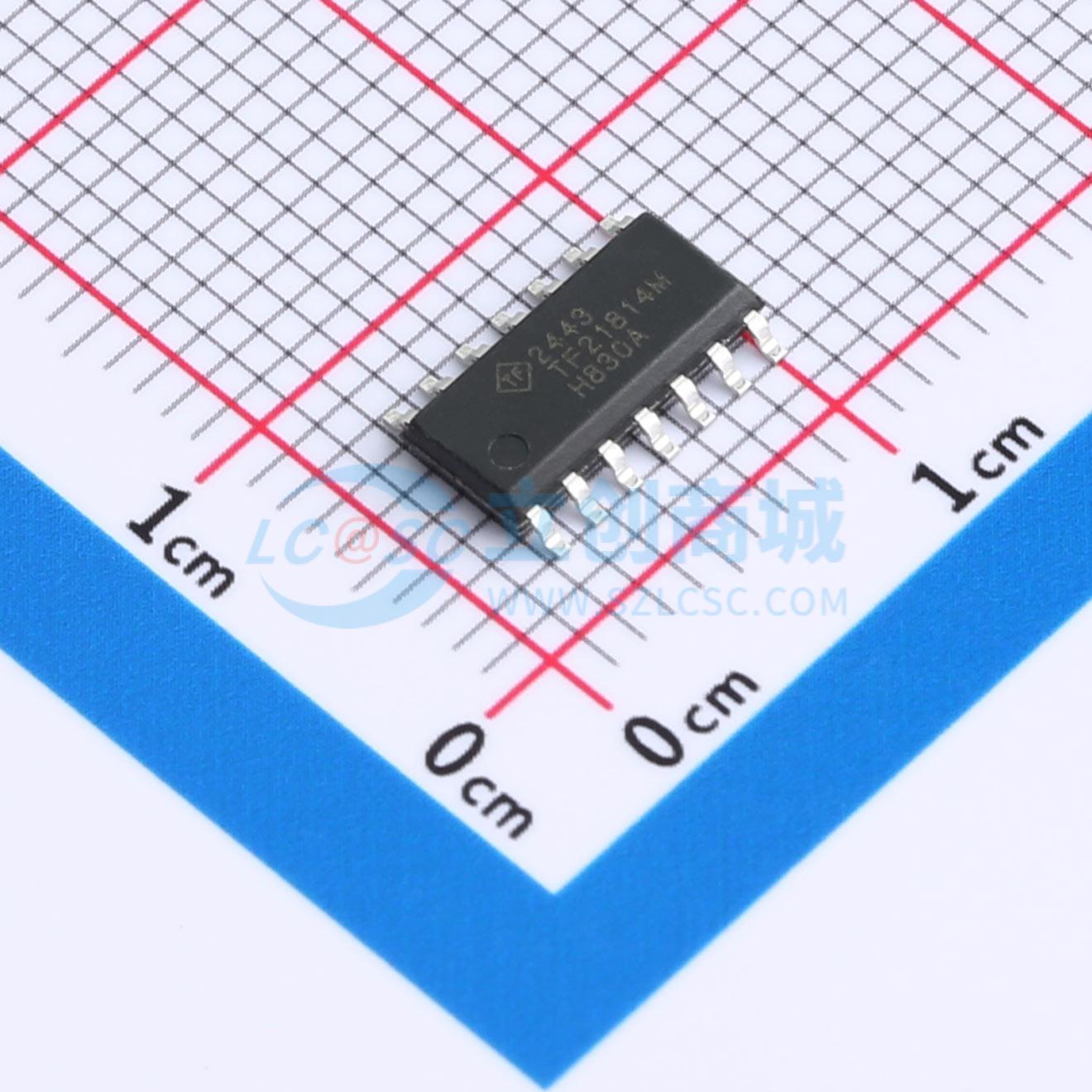

TF21814M-TUH
高端和低端栅极驱动器
- 描述
- 驱动配置：高低边 电源电压：10V~20V 峰值灌电流：2.3A 峰值拉电流：1.9A 高压600V, 单相600V, 高速栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF21814M-TUH
- 商品编号
- C42441425
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.3A | |
| 拉电流(IOH) | 1.9A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 180ns | |
| 传播延迟 tpHL | 220ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 120uA | |
| 功能特性 | 交错导通保护 |
