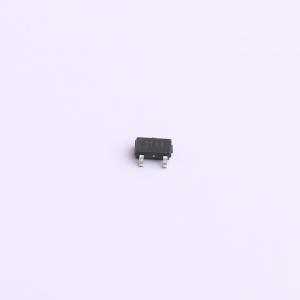

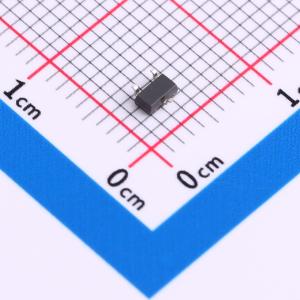

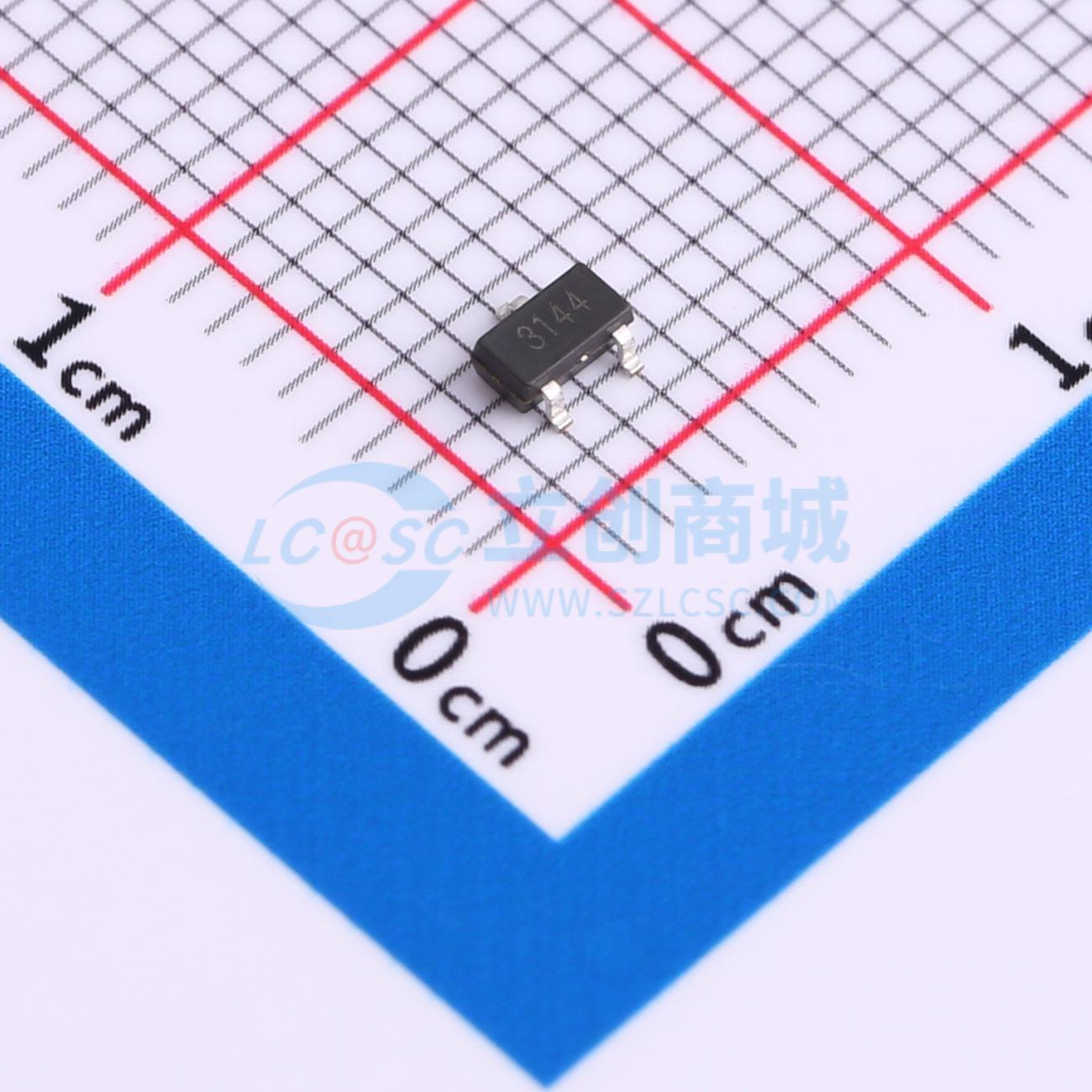

HAL3144SO

单极性霍尔开关

描述: 经济型，电机马达测速，位置检测
品牌名称: Hallwee(霍尔微电子)
商品型号: HAL3144SO
商品编号: C42438465
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.044233克(g)

商品参数

商品概述

HAL3144是基于双极半导体(Bipolar)工艺设计和生产的霍尔器件，器件内部集成了霍尔效应片、电压调节器、反向电压保护器、信号放大处理电路、施密特触发器和一个开集电极输出驱动三极管。 HAL3144具有较宽的工作电压范围和较宽的工作温度范围，非常适合在汽车、工业电器和家电等产品中用作固态电子开关。对于TO-92S封装，当S极接近芯片标记面，且当施加到霍尔效应片的磁感应强度B超过工作点(BOP)时（即B > BOP > 0），输出导通，输出变低。当磁感应强度减弱低于释放点(BRP)（即0 < B < BRP）或撤除（B = 0）时，输出关断，输出变高。N极磁场接近芯片标记面不能触发芯片工作，N极磁场可以从标记面的反面接近芯片以触发芯片导通。对于SOT-23封装的芯片，感应面与TO-92S封装的相反，需以N极磁场作用芯片的标记面。

商品特性

宽工作电压：3.8 - 30V
高灵敏度
快速响应
工作频率宽：0 - 100KHz
直接和逻辑电路接口

应用领域

汽车
消费
工业
固态开关
转速检测
接近探测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	3.8V~30V
	工作点(Gs)	24mT

	属性	参数值
	释放点(Gs)	19mT
	工作温度	-40℃~+85℃
	工作电流	3mA
	输出类型	开路集电极
