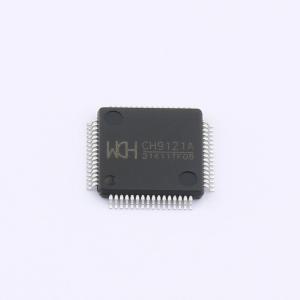

CH9121A

网络串口透传芯片，自带以太网MAC和PHY，集成TCP/IP协议栈，支持多种工作模式和双串口独立透传

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH9121是一款网络串口透传芯片，自带10/100M以太网介质传输层（MAC）和物理层(PHY)，完全兼容IEEE802.3协议。内部集成TCP/IP协议栈，可实现网络数据包和串口数据的双向透明传输。
品牌名称: WCH(南京沁恒)
商品型号: CH9121A
商品编号: C42435783
商品封装: LQFP-64M(10x10)
包装方式: 托盘
商品毛重: 2.120625克(g)

商品参数

商品概述

CH9121是一款网络串口透传芯片，集成10/100M以太网介质访问控制层和物理层收发器，完全兼容IEEE802.3协议。其内部集成TCP/IP协议栈，可实现网络数据包与串口数据的双向透明传输。该芯片支持TCP客户端、TCP服务器、UDP客户端、UDP服务器四种工作模式，串口波特率最高可达10Mbps。用户可通过上位机软件或串口命令轻松配置参数。

商品特性

内部集成以太网介质访问控制层和物理层收发器
支持10/100M，全双工/半双工自适应，兼容IEEE802.3协议
支持MDI/MDIX线路自动转换
I/O口支持3.3V、2.5V、1.8V供电，兼容多种电压标准的单片机
内置网口上拉电阻、晶振匹配电容，精简外部电路
内置TCP/IP协议簇，支持IPv4、ARP、ICMP、IGMP、UDP、TCP协议
支持DHCP自动获取IP地址，支持DNS域名访问
工作模式支持TCP客户端、TCP服务器、UDP客户端、UDP服务器四种模式
同时支持两路独立串口，独立透传
串口波特率支持300bps ~ 10Mbps
支持通过上位机软件、串口命令设置芯片工作模式、端口、IP等网络参数
串口支持全双工和半双工串口通讯，支持RS485收发自动切换
提供LED状态显示连接和活动状态
提供计算机端虚拟串口软件
支持保持连接机制
提供TSSOP20和LQFP64M无铅封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网控制器
	工作电压	1.8V；2.5V；3.3V
	集成PHY	是

	属性	参数值
	以太网速率标准	10BASE-T；100BASE-TX
	功能特性	可编程LED指示；上电复位
