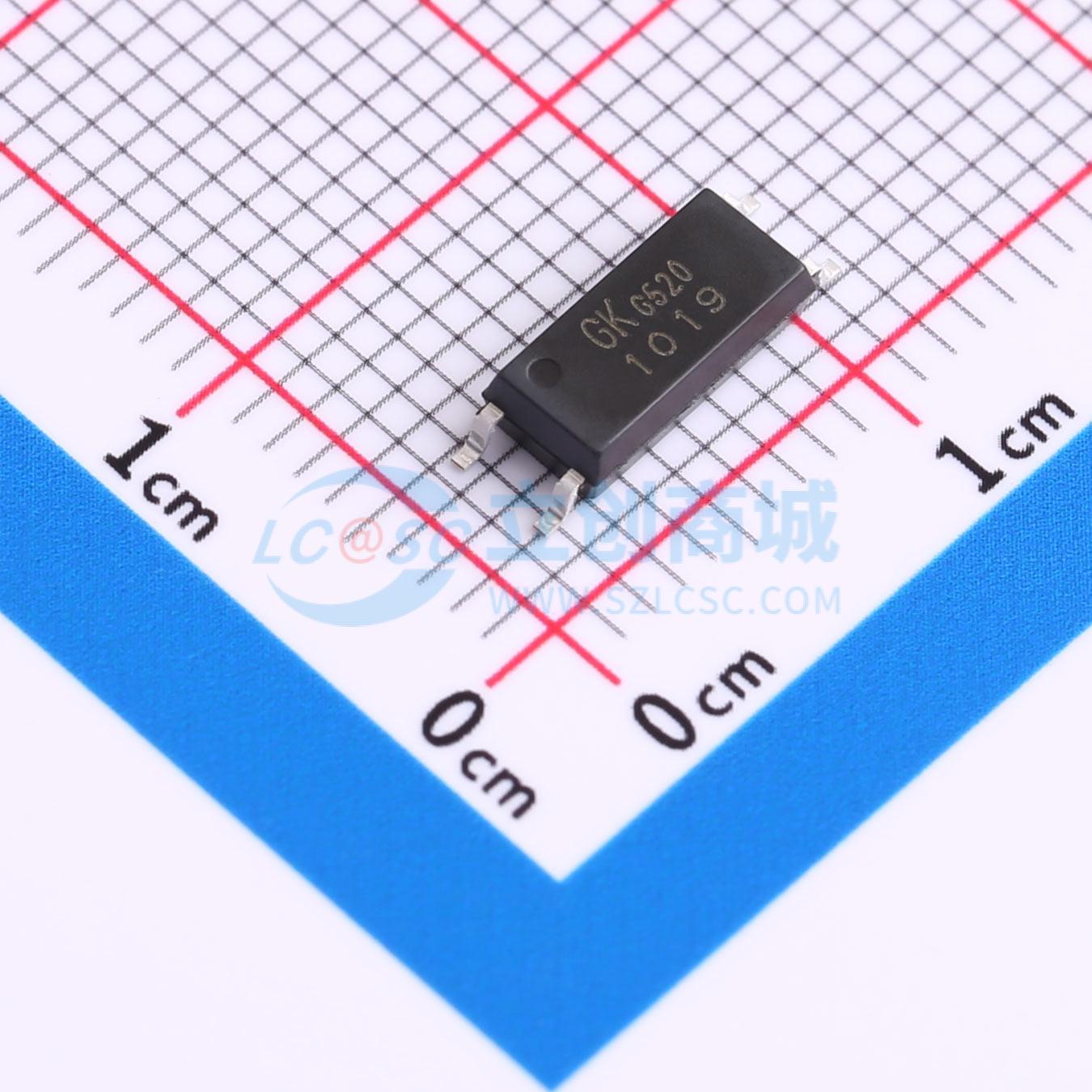

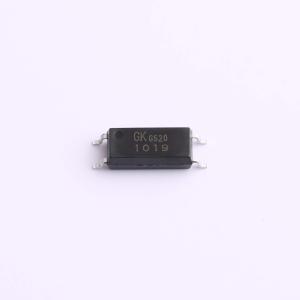

1019-GK

DC 5kV

描述: 由一个红外发光二极管和一个光电晶体管组成；光耦器件可实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备上，例如手机充电器，家电产品电源供应器等。
品牌名称: GOODWORK(固得沃克)
商品型号: 1019-GK
商品编号: C42434491
商品封装: SOP-4-300mil-2.54mm
包装方式: 编带
商品毛重: 0.2413克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	100mV@20mA,1mA
	上升时间(tr)	4us
	下降时间	3us
	工作温度	55℃~+110℃
	电流传输比(CTR)最小值	200%
	电流传输比(CTR)最大值/饱和值	400%
	总功耗(Pd)	270mW
	正向电流(If)	50mA

商品概述

1019 产品由一个红外发光二极管和一个光电晶体管组成；光耦器件可实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备上，例如手机充电器，家电产品电源供应器等。 1019 photocoupler consist of an infrared light-emitting diode and a phototransistor.The devices can realize electrical isolation and signal transmission between different circuits,The products are widely used in power supply equipment, such as mobile phone charger, home appliance product power supply device, etc.

商品特性

电流转换比(CTR: 200% - 400% ωIF = 5mA, VCE = 5V)
Current transfer ratio(CTR: 200% - 400% ωIF = 5mA, VCE = 5V)
输入 - 输出隔离电压：(VISO = 5,000Vrms)
High isolation voltage between input and output(VISO = 5,000Vrms)
爬电距离 > 8mm
Creepage distance > 8mm
工作温度最高可达 +110°C
Operating temperature up to +110°C
集电极 - 发射极击穿电压 BVCEO ≥ 80V
Collector - Emitter voltage BVCEO ≥ 80V
产品符合RoHS、REACH及HF等环保法规要求
The products comply with RoHS, REACH and HF

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	6V
	负载电压	80V
