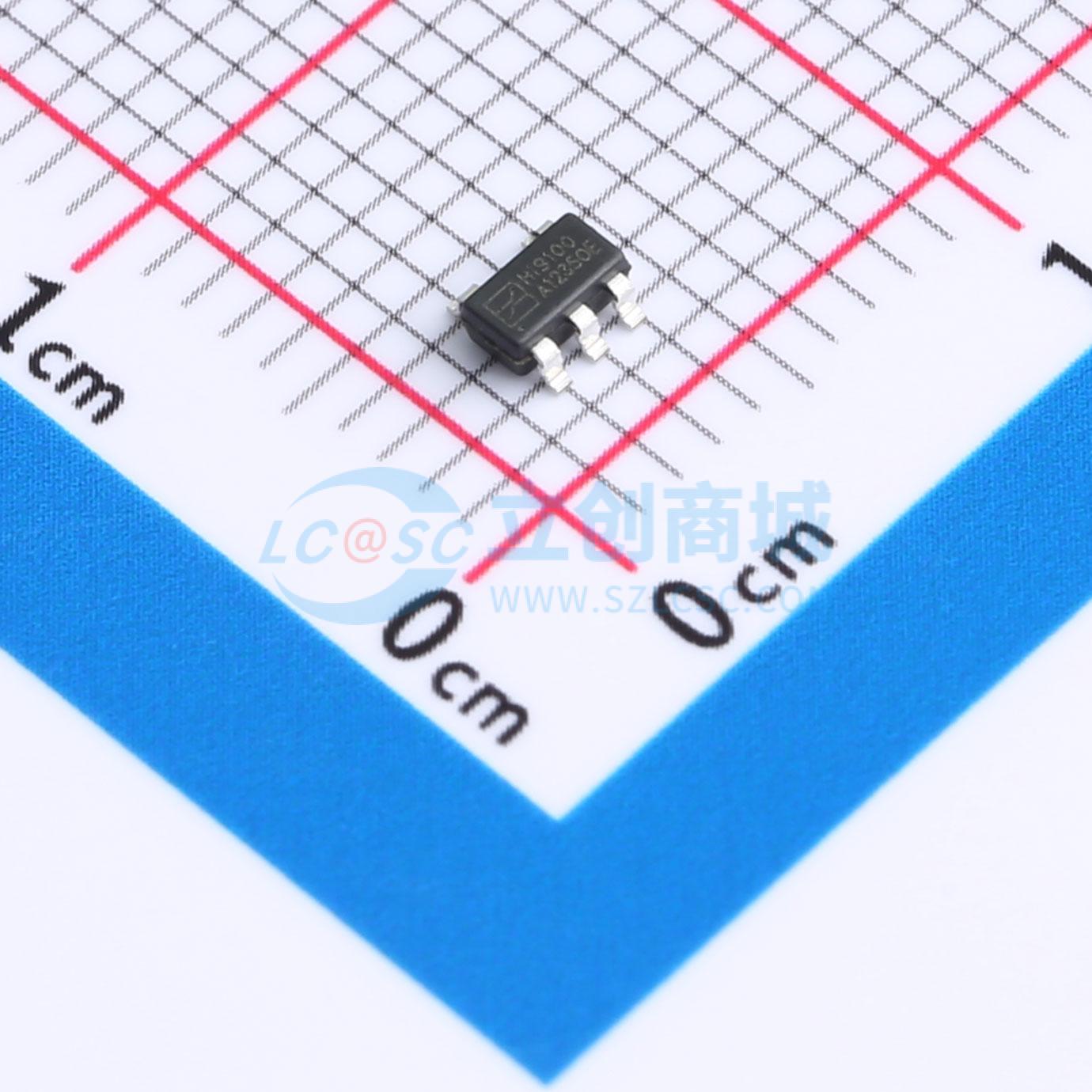

温馨提醒：图片仅供参考，商品以实物为准
Hi9100-DM
恒压恒流BUCK控制器
- 描述
- Hi910X-DM 是一系列外围电路简洁的宽输入电压降压 BUCK 恒压恒流驱动器，适用于 8-150V 输入电压范围的 DCDC 降压应用。 Hi910X-DM 采用专利算法，实现高精度的降压恒压恒流。 输出电压通过 FB 管脚设置，输出电流通过 CS 电阻设置，外围简洁，具备高效率，低功耗，低纹波，优异的线性调整率和负载调整率等优点。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi9100-DM
- 商品编号
- C42434405
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~150V | |
| 输出电压 | 3V~36V | |
| 输出电流 | 10A | |
| 开关频率 | 150kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 40℃~125℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
Hi910X-DM 是一系列外围电路简洁的宽输入电压降压 BUCK 恒压恒流驱动器，适用于 8 - 150V 输入电压范围的 DCDC 降压应用。 Hi910X-DM 采用专利算法，实现高精度的降压恒压恒流。 输出电压通过 FB 管脚设置，输出电流通过 CS 电阻设置，外围简洁，具备高效率，低功耗，低纹波，优异的线性调整率和负载调整率等优点。 支持输出线损补偿，对于充电器方案开发更灵活方便。 Hi910X-DM 采用固定频率 PWM 峰值电流模式，工作频率为 150KHz，轻载时降频以提高轻载的效率。 芯片支持软启动，输出短路保护，逐周期限流保护，过温保护，提高系统的可靠性。
商品特性
- 宽输入电压范围 8 ~ 150V
- 输出电压 3V 到 36V 可设置
- 支持软启动
- 逐周期限流保护
- 转换效率 > 96%
- 恒压恒流输出
- 支持可设置线损补偿
- 低待机功耗
- 内置 40V LDO 供电
- 恒压恒流精度 ≤ ±3%
- 过温保护
- 输出短路保护
- 封装：SOT23 - 5/ESOP8
应用领域
- 电动车，电瓶车，扭扭车
- 车充，卡车车充
- MCU 模块供电
- 锂电充放 POE
