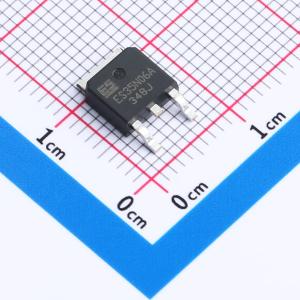

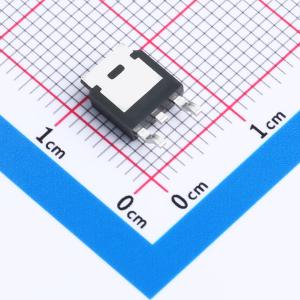

温馨提醒：图片仅供参考，商品以实物为准
AOD444(ES)
高性能功率MOSFET器件，深圳实验室配套电路优化&EMC整改服务
- 描述
- 类型：N沟道 漏源电压(Vdss)：60V 连续漏极电流(Id)：20A 导通电阻(RDS(on)@Vgs,Id)：33mΩ@4.5V,10A 阈值电压(Vgs(th)@Id)：1V@250μA
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AOD444(ES)
- 商品编号
- C42434116
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.46108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 33mΩ@10V | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 20.3nC@10V | |
| 输入电容(Ciss) | 860pF | |
| 反向传输电容(Crss) | 51pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 62pF |
商品概述
AOD444(ES)是N沟道增强型MOS场效应晶体管。采用先进技术和设计,在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品AOD444(ES)为无铅产品。
商品特性
- 60V, RDS(ON) = 26 m Ω(典型值), VGS = 10 V
- RDS(ON) = 33 m Ω(典型值), VGS = 4.5 V
- 高密度单元设计,实现低 RDS(on)
- 材料:无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
