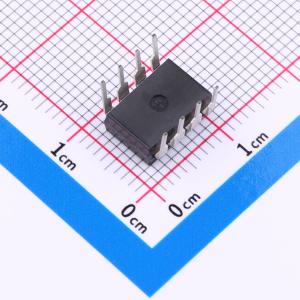

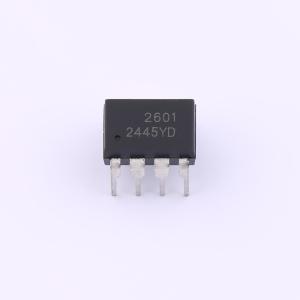

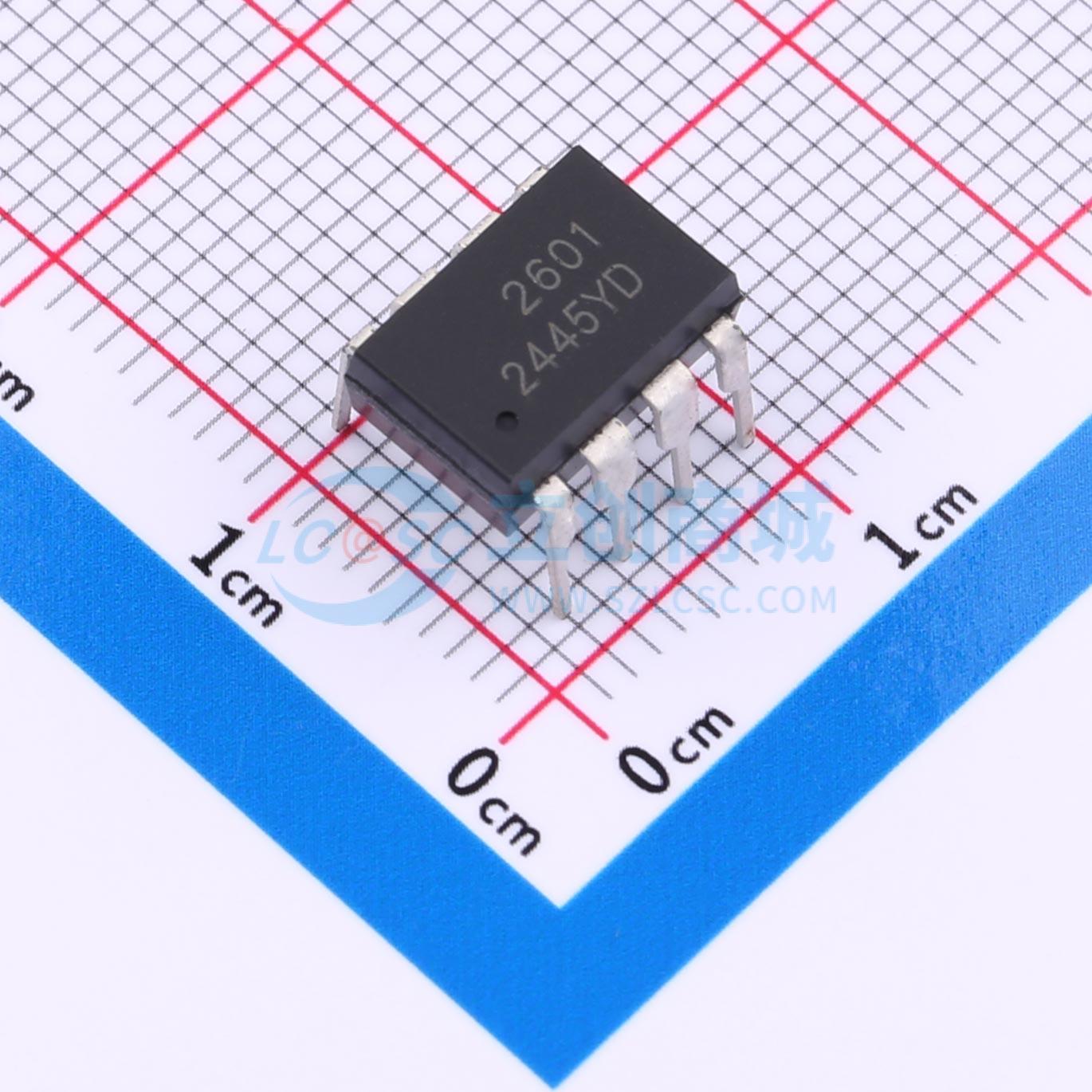

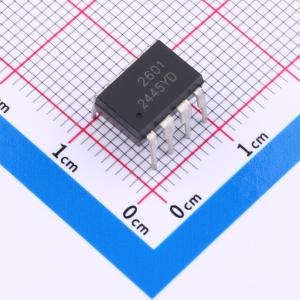

温馨提醒：图片仅供参考，商品以实物为准
HCPL-2601-C1H0
HCPL-2601-C1H0
- 描述
- 高速光电耦合器，高速：10MBd，高CMR：10kV/µs，低输入电流：7.5mA，工作温度：-40°C to +85°C
- 品牌名称
- KTP(科泰普)
- 商品型号
- HCPL-2601-C1H0
- 商品编号
- C42432649
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | - | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.4V |
商品概述
HCPL-2601光电耦合器由一个高发射强度的GaAsP红外发光二极管和一个高速高增益的光敏检测集成电路组成。HCPL-2601在VCM = 1000 V时的最小高电平和低电平共模抑制(CMR)为10 kV/μs。
商品特性
- 兼容安华高和仙童的HCPL-2601
- 高速：10 MBd
- 高CMR：10 kV/μs
- LSTTL/TTL兼容
- 低输入电流：7.5 mA
- 工作温度：-40°C to +85°C
- 封装形式：8-Pin
应用领域
- 线路接收器隔离
- 电脑 - 外围电路界面
- 微处理器系统界面
- A/D，D/A转换的数据隔离
- 开关电源
- 仪器的输入/输出隔离
- 消除噪声接地回路
- 替代脉冲变压器
- 马达驱动器中的高压三极管隔离
- 高速逻辑系统的隔离
