温馨提醒：图片仅供参考，商品以实物为准

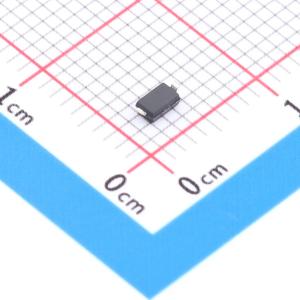

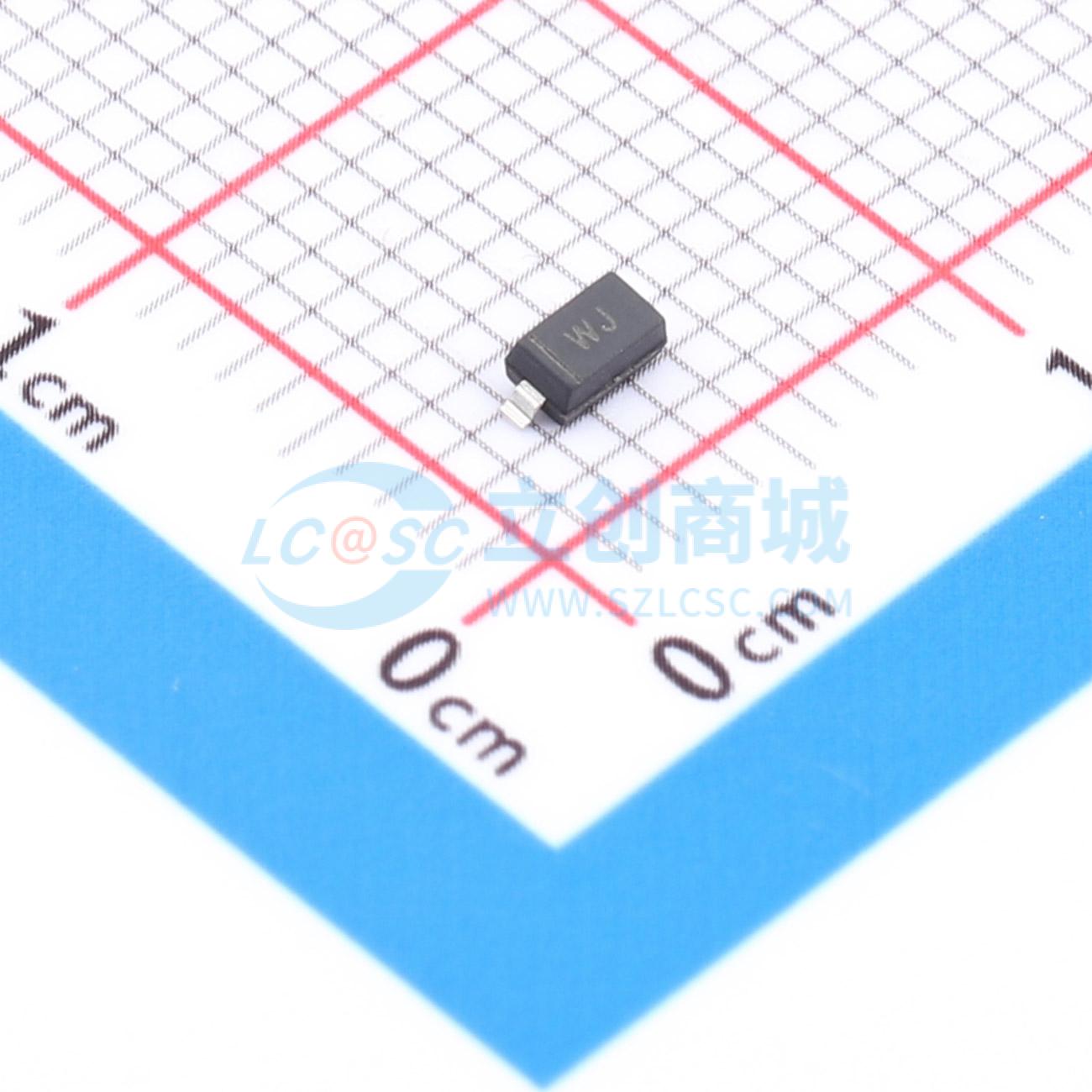

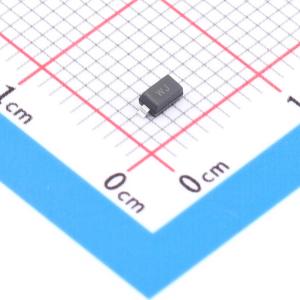

BZT52C15
耐压:15V 电流:0.1uA
- 描述
- 稳压值(标称值) 15V 反向电流(Ir) 0.1uA@10.5V 稳压值(范围): 13.8V~15.6V
- 品牌名称
- PAKER(派克微)
- 商品型号
- BZT52C15
- 商品编号
- C42432498
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 15V | |
| 反向电流(Ir) | 100nA | |
| 稳压值(范围值) | 13.8V~15.6V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 350mW | |
| 阻抗(Zzt) | 30Ω | |
| 阻抗(Zzk) | 200Ω | |
| 工作结温范围 | - | |
| 精度 | - |
商品特性
- 封装选项总结
- 最大额定值和热特性（除非另有说明，额定值为环境温度25℃时）
- 器件安装在陶瓷PCB上：尺寸为7.6mm x 9.4mm x 0.87mm，焊盘面积为25mm²
- 使用短持续时间测试脉冲以最小化自热效应
- 频率f = 1KHz
- 电气特性（除非另有说明，额定值为环境温度25℃时）
- 额定值和特性曲线，包括击穿特性（在结温恒定（脉冲）时）、正向特性、允许功率耗散与环境温度关系、脉冲热阻与脉冲持续时间关系、电容与齐纳电压关系、动态电阻与齐纳电流关系、动态电阻与齐纳电压关系、热差分电阻与齐纳电压关系、齐纳电压温度依赖性与齐纳电压关系、齐纳电压随结温变化、齐纳电压从开启到热平衡点的变化与齐纳电压关系
- 封装外形尺寸：SOD - 123
