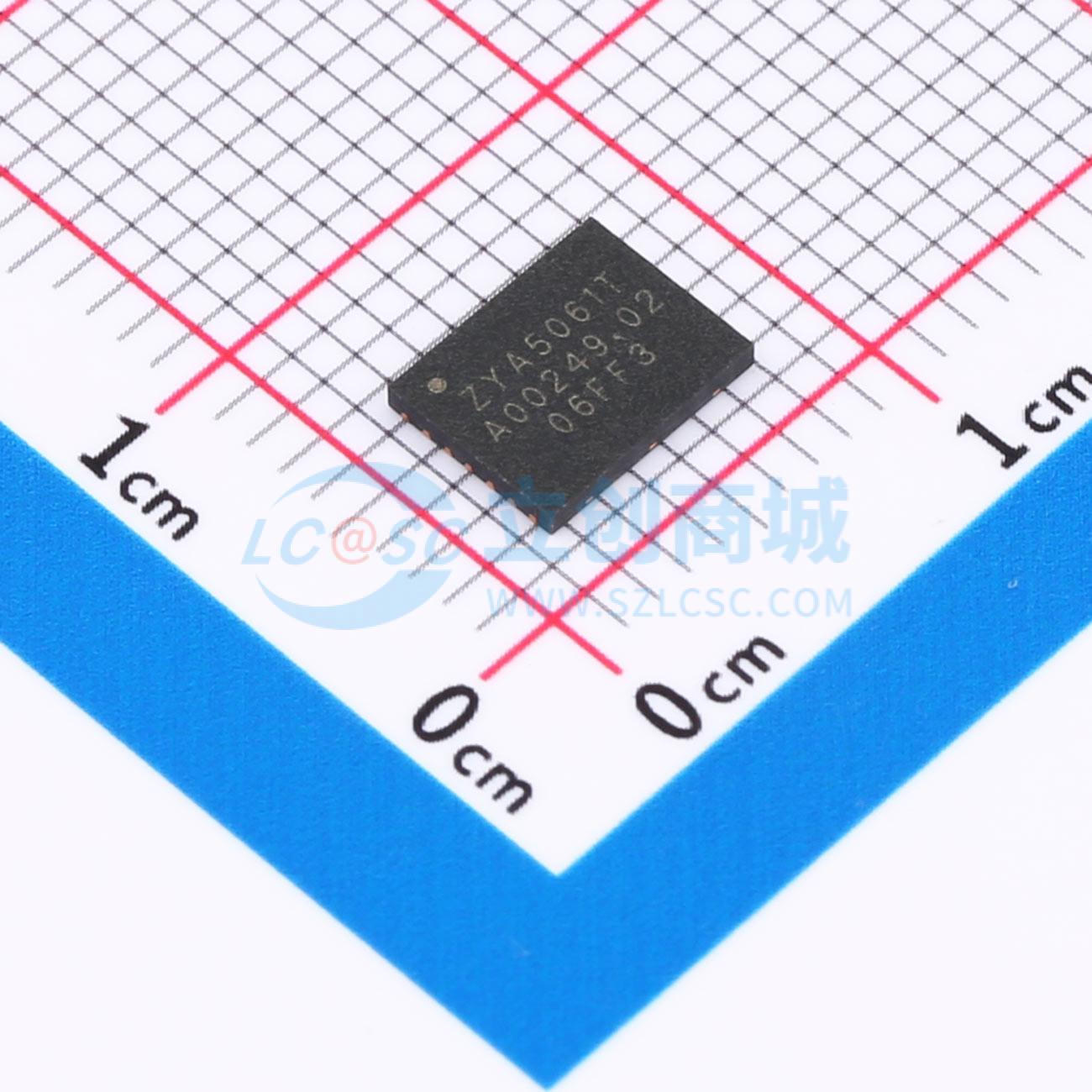

温馨提醒：图片仅供参考，商品以实物为准

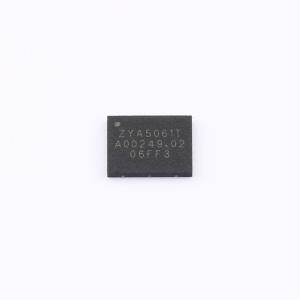

ZYA5061T

全精度、单通道、16位、缓冲电压输出、4.5 V至5.5 V nanoDAC，采用SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZYA5061T是低功耗、单通道、16位缓冲电压输出数模转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中ZYA5061T具有独立参考引脚。ZYA5061T可以采用4.5 V至5.5 V单电源供电，并提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。
品牌名称: ZYMICRO(智毅)
商品型号: ZYA5061T
商品编号: C42431765
商品封装: DFN-14-EP(5x6.4)
包装方式: 盒装
商品毛重: 2.168克(g)

商品参数

商品概述

ZYA5061T是低功耗、单通道、16位缓冲电压输出数模转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中ZYA5061T具有独立参考引脚。ZYA5061T可以采用4.5 V至5.5 V单电源供电，并提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。片内提供集成基准电压缓冲器和输出放大器。内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。器件的总非调整误差小于2πM V。

商品特性

低功耗、单通道、16位DAC
积分非线性误差INL <±1LSB
微分非线性误差DNL<±1LSB
轨到轨工作
4.5 V至5.5 V电源供电
上电复位至零电平或中间电平
硬件LDAC和软件LDAC覆盖功能
14引脚DFN封装
内部基准电压缓冲及内部输出放大器

应用领域

伺服系统
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	QSPI；SPI
	工作电压	4.5V~5.5V
	稳定时间	8us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	数据速率	50MHz
	静态电流	8mA
