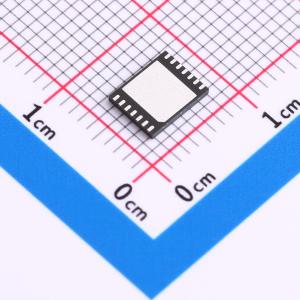

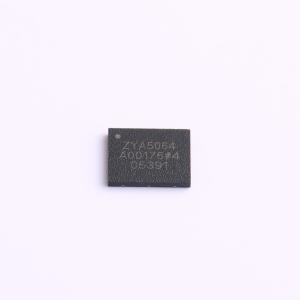

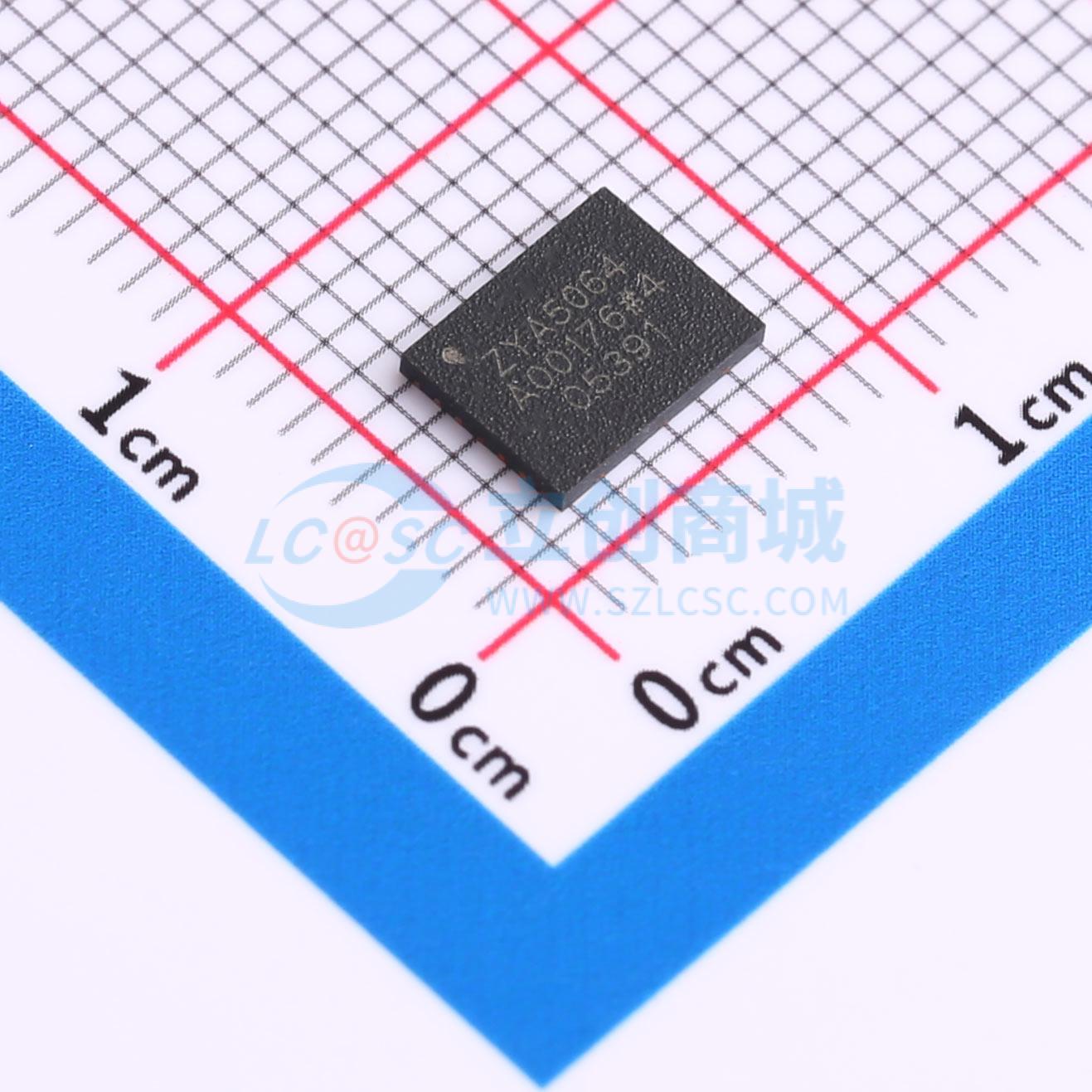

温馨提醒：图片仅供参考，商品以实物为准

ZYA5064

全精度、四通道、16位、缓冲电压输出、4.5 V至5.5 V nanoDAC，采用SPI接口

描述: ZYA5064是低功耗、四通道、16位缓冲电压输出数模转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中ZYA5064具有共用参考引脚。ZYA5064可以采用4.5 V至5.5 V单电源供电，并提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。
品牌名称: ZYMICRO(智毅)
商品型号: ZYA5064
商品编号: C42431764
商品封装: DFN-14-EP(5x6.4)
包装方式: 盒装
商品毛重: 0.97克(g)

商品参数

商品概述

ZYA5064是低功耗、四通道、16位缓冲电压输出数模转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中ZYA5064具有共用参考引脚。ZYA5064可以采用4.5 V至5.5 V单电源供电，并提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。片内提供集成基准电压缓冲器和输出放大器。内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。器件的总非调整误差小于2πMV。

商品特性

低功耗、四通道、16位DAC
积分非线性误差INL <±1LSB
微分非线性误差DNL<±1LSB
独立和共用电压参考引脚选项
轨到轨工作
4.5 V至5.5 V电源供电
上电复位至零电平或中间电平
3种关断功能以及各通道独立关断功能
硬件LDAC和软件LDAC覆盖功能
14引脚DFN封装
内部基准电压缓冲及内部输出放大器

应用领域

伺服系统
数据采集系统
便携式电池供电仪表
数字增益和失调电压调整
可编程电压源和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	QSPI；SPI
	工作电压	4.5V~5.5V
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	内置
	数据速率	50MHz
	静态电流	8mA
