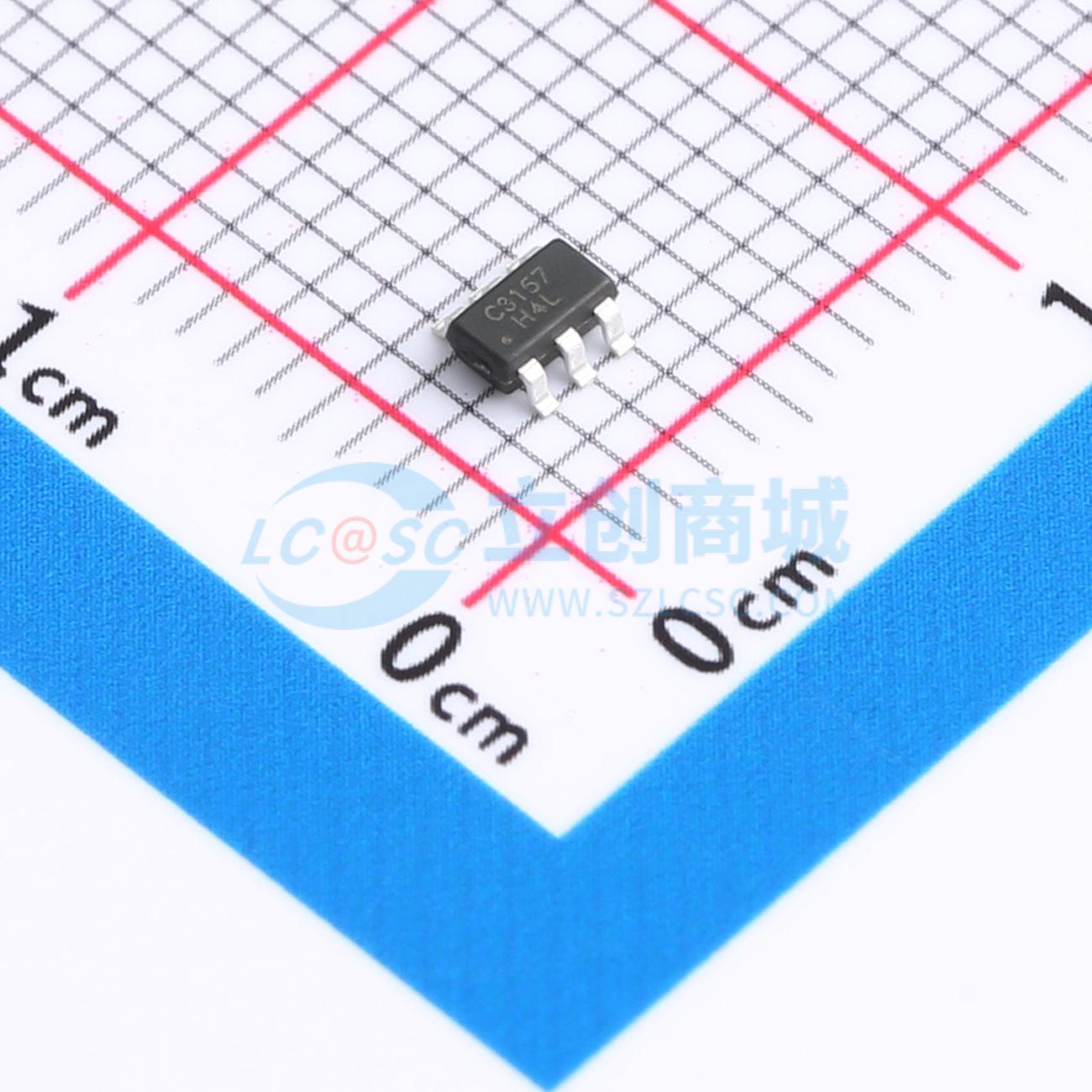

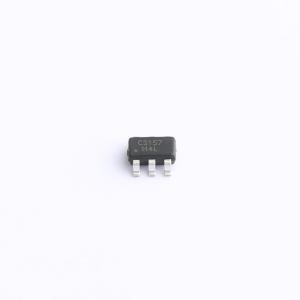

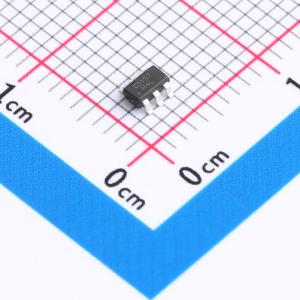

温馨提醒：图片仅供参考，商品以实物为准
COSTS5A3157DBVR
低压单刀双掷（SPDT）模拟开关，2:1复用器/解复用器总线开关
- 描述
- 4.5Ω，1.65V -5.5V,单刀双掷(SPDT)模拟开关
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COSTS5A3157DBVR
- 商品编号
- C42428253
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0466克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通电阻(Ron) | 8Ω@5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 15pF | |
| 带宽 | 300MHz |
商品概述
是低电压、高带宽单刀双掷 (SPDT) CMOS 模拟开关或 2:1 多路复用器/解复用器，具有单输出使能控制引脚。该器件可通过单电源 1.65V 至 5.5V 提供具有轨到轨摆幅的信号。开关导通时，两个方向的导通性能相同。输出使能引脚使信号路径处于高阻抗状态，在不使用时隔离总线，从而消耗更少的电流。
提供低导通电阻和高带宽，具有先断后通功能，可防止在信号从一个通道传输到另一个通道时发生信号失真。非常适合用于手机和消费类应用中的高速信号切换。
商品特性
- 1.65V 至 5.5V 单电源工作
- 低导通电阻：4.5Ω（典型值）
- 3dB 带宽：典型值 300 MHz
- 低功耗
- 快速开关速度
- 先断后通操作
- 轨到轨操作
- TTL/CMOS 逻辑兼容
- 支持模拟和数字信号
- 小封装：SOT23 - 6，SC70 - 6
- 扩展工业温度范围：-40℃ 至 +125℃
应用领域
- 多用途信号切换
- MP3/PDA
- 便携式设备
- 机顶盒
- 信号选通，多路复用器/解复用器
- 信号调制或解调
- 采样和保持系统
- 电信信号切换
- 电池供电系统
