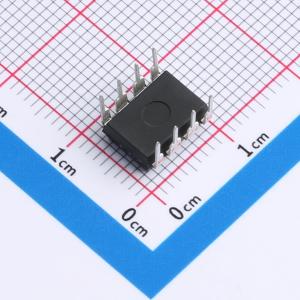

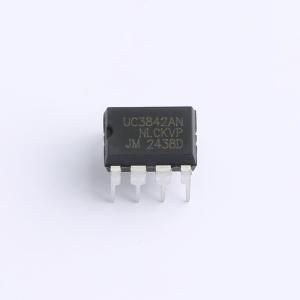

温馨提醒：图片仅供参考，商品以实物为准
UC3842AN-TD
电流型脉宽调制器
- 描述
- 专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数挂锁等保护电路。采用DIP8、SOP8的封装形式封装。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- UC3842AN-TD
- 商品编号
- C42422129
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9435克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型；升降压型 | |
| 工作电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1A | |
| 开关频率 | 500kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
商品概述
专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET驱动用的大电流推挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。采用DIP8、SOP8的封装形式封装。
商品特性
- 起动电流小（<0.5mA）
- 自动前馈补偿
- 具有徊滞特性的欠压锁定
- 最大占空比箝制
- 工作频率可达500kHz
