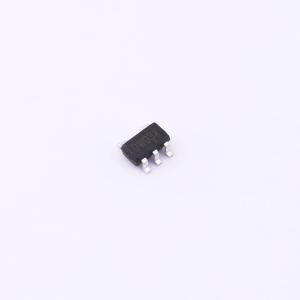

DW03-TD

锂电池保护电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案，包括先进的功率MOSFET、高精度的电压检测电路和延时电路。具有非常小的SOT23-5L封装，适合应用于空间限制非常小的可充电电池组。具有过充、过放、过流、短路等所有电池所需的保护功能，并且工作时功耗非常低。适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
品牌名称: TDSEMIC(拓电半导体)
商品型号: DW03-TD
商品编号: C42421875
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.041667克(g)

商品参数

商品概述

DW03产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。该器件集成了先进的功率MOSFET、高精度的电压检测电路和延时电路。其采用超小型的SOT23-5L封装，非常适合空间受限的可充电电池组应用。该芯片具备过充、过放、过流及短路等所有必需的电池保护功能，且工作功耗极低。它不仅适用于手机，也适用于所有需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品应用场合。

应用领域

单芯锂离子电池组
锂聚合物电池组

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	-
	最大充电电流	4.3A
	充电饱和电压	4.3V
	放电截止电压	2.4V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	-
	0V电池充电	支持
	静态电流(Iq)	1.6uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；过充保护；过放保护；短路保护
