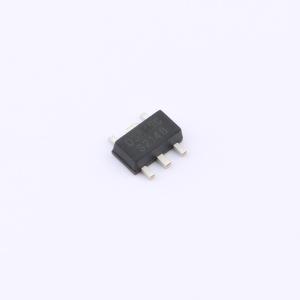

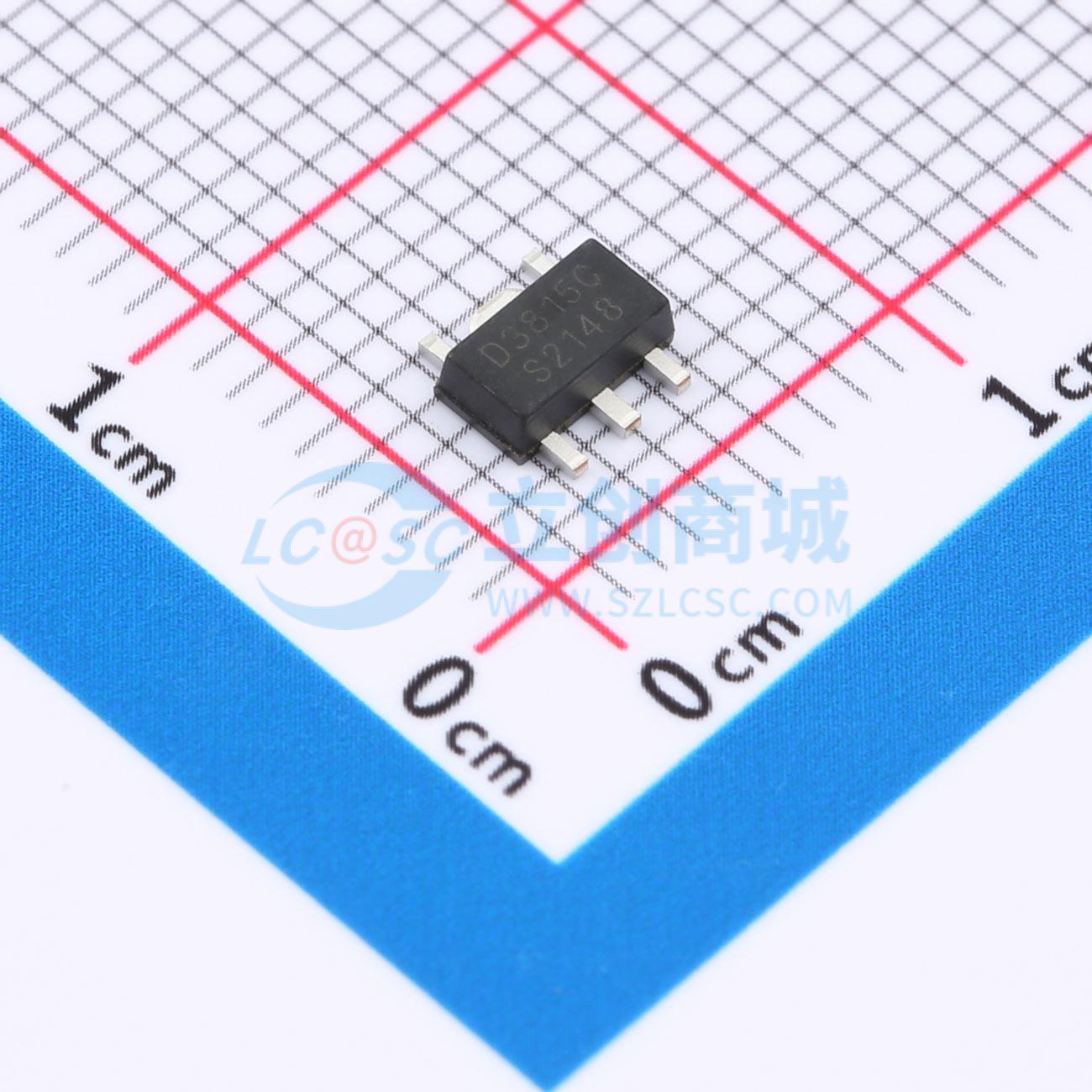

温馨提醒：图片仅供参考，商品以实物为准
D3815C-TD
连续电感电流导通模式的降压恒流源，用于驱动LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D3815C-TD是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从8伏到40伏，输出电流可调，最大可达1.2安培。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LHDB815C-TD内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，D3815C-TD进入极低工作电流的待机状态。采用SOT89-5、SOT23-5的封装形式封装。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- D3815C-TD
- 商品编号
- C42421866
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.1643克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~40V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
D3815C-TD是一款工作于连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。其输入电压范围为8V至40V，输出电流可调，最大可达1.2A。根据不同的输入电压和外部器件，该器件可驱动高达数十瓦的LED。D3815C-TD内置功率开关，采用高端电流采样来设定LED的平均电流。通过DIM引脚，可接受模拟调光和宽范围的PWM调光。当DIM引脚电压低于0.3V时，功率开关关断，器件进入静态电流极低（典型60μA）的待机状态。该器件采用SOT89-5和SOT23-5封装。
商品特性
- 外部元器件数量少
- 宽输入电压范围：8V至40V
- 最大输出电流1.2A
- 复用DIM引脚实现LED开关、模拟调光和PWM调光
- 输出电流精度±5%
- LED开路保护
- 效率高达97%
- 输出电流可调的恒流控制方法
应用领域
- 低压LED射灯（替代卤素灯）
- 车载LED灯
- LED备用灯
- LED信号灯
