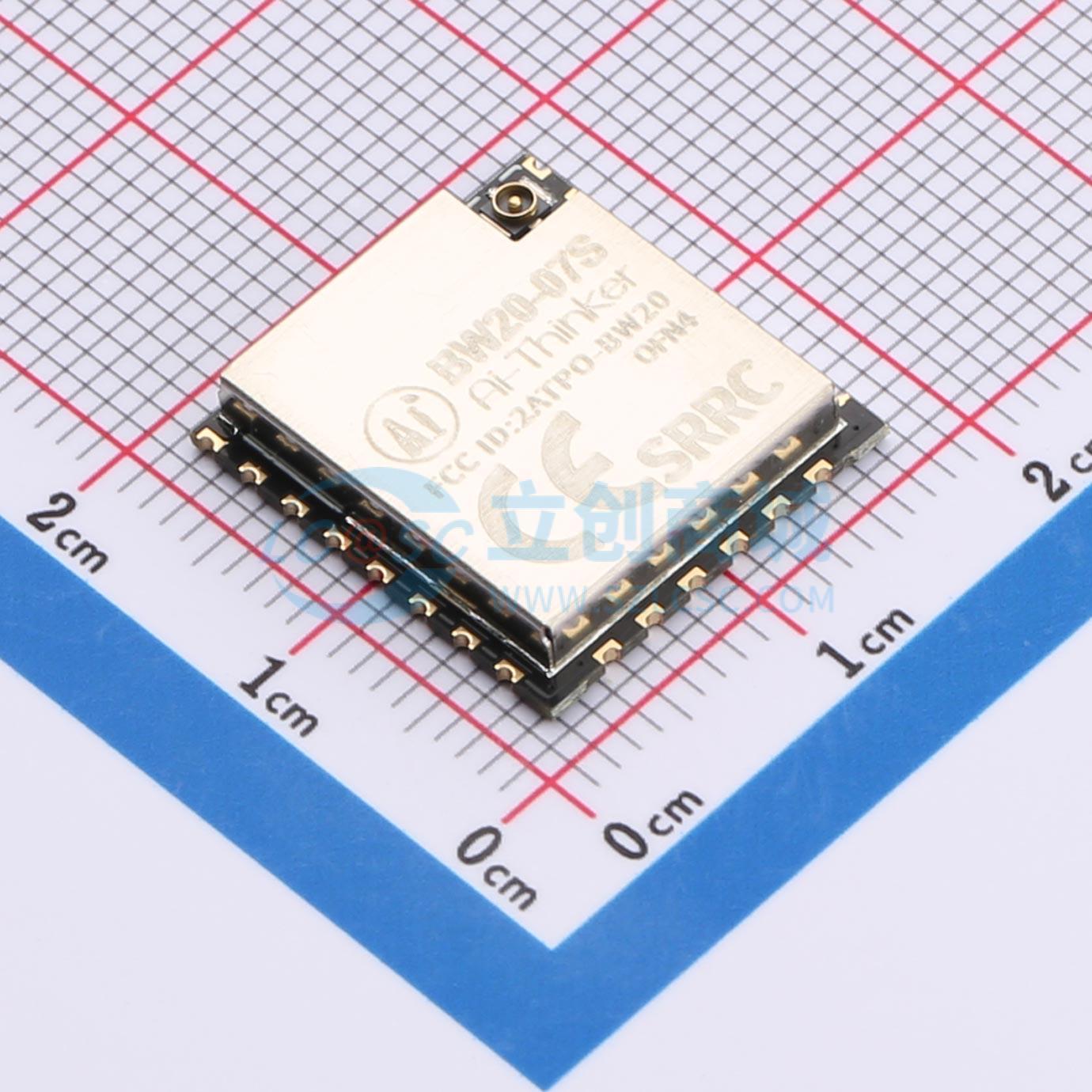

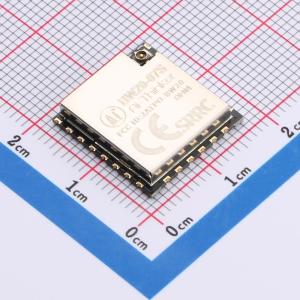

BW20-07S(IPEX)
双频Wi-Fi+BLE SoC模组 停产
- 描述
- 固件号2775；天线形式：IPEX；4MB Flash；；BW20-07S_V1.0-2775号中间件Combo-常规固件4M-V4.18_P1.0.9-0954号常规丝印-接入IPEX天线-使用XMC 32Mbit Flash-无其它要求-编带
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- BW20-07S(IPEX)
- 商品编号
- C42420055
- 商品封装
- SMD,17x16mm
- 包装方式
- 编带
- 商品毛重
- 1.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 支持协议 | Bluetooth5.0 | |
| 接口类型 | UART；PWM；SPI；ADC；USB；I2C；GPIO；SWD；SDIO | |
| 频率 | 2.4GHz；5GHz | |
| 天线形式 | IPEX接口 | |
| 发射功率 | 17dBm；15dBm；18dBm；19dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 47mA | |
| 发送电流 | 323mA；98mA；96mA | |
| 接收灵敏度 | -94dBm；-74dBm；-93dBm；-91dBm；-98dBm；-97dBm；-71dBm；-99dBm；-76dBm；-89dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成蓝牙功能；支持USB接口 |
商品概述
BW20-07S是基于RTL8711系列芯片开发的双频Wi-Fi + BLE SoC模组，支持双频（2.4GHz或5GHz）802.11a/b/g/n WLAN协议和Bluetooth 5.0协议。BW20-07S集成了双核MCU，一个ARM V8.1（兼容Cortex-M4F）高性能MCU，最高主频可达330MHz；一个ARM V8M（兼容Cortex-M0）低功耗MCU。BW20-07S模组具有丰富的外设接口，包括UART/GPIO/ADC/PWM/IIC/SPI/SDIO/IR/SWD/USB等。可广泛应用于物联网(IoT)、移动设备、可穿戴电子设备、智能家居等领域。
商品特性
- 支持802.11a/b/g/n协议
- 支持双频2.4GHz或5GHz
- 支持HT20/HT40模式
- 支持Bluetooth 5.0
- 支持BLE Long Range
- 蓝牙支持高功率模式
- 支持LE数据长度扩展
- 支持链路层隐私
- 支持硬件加密引擎
- 集成双核MCU，最高主频可达330MHz
- 接口丰富，拥有17个灵活可配的IO口
- Wi-Fi和蓝牙共用同一天线
- 支持二次开发，支持Linux环境下编程
应用领域
- 物联网
- 移动设备
- 可穿戴电子设备
- 智能家居
