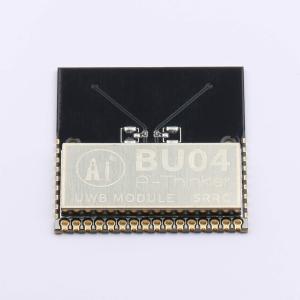

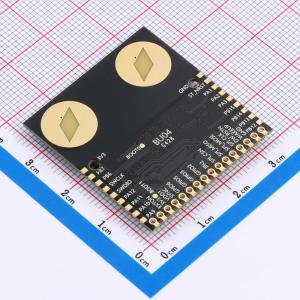

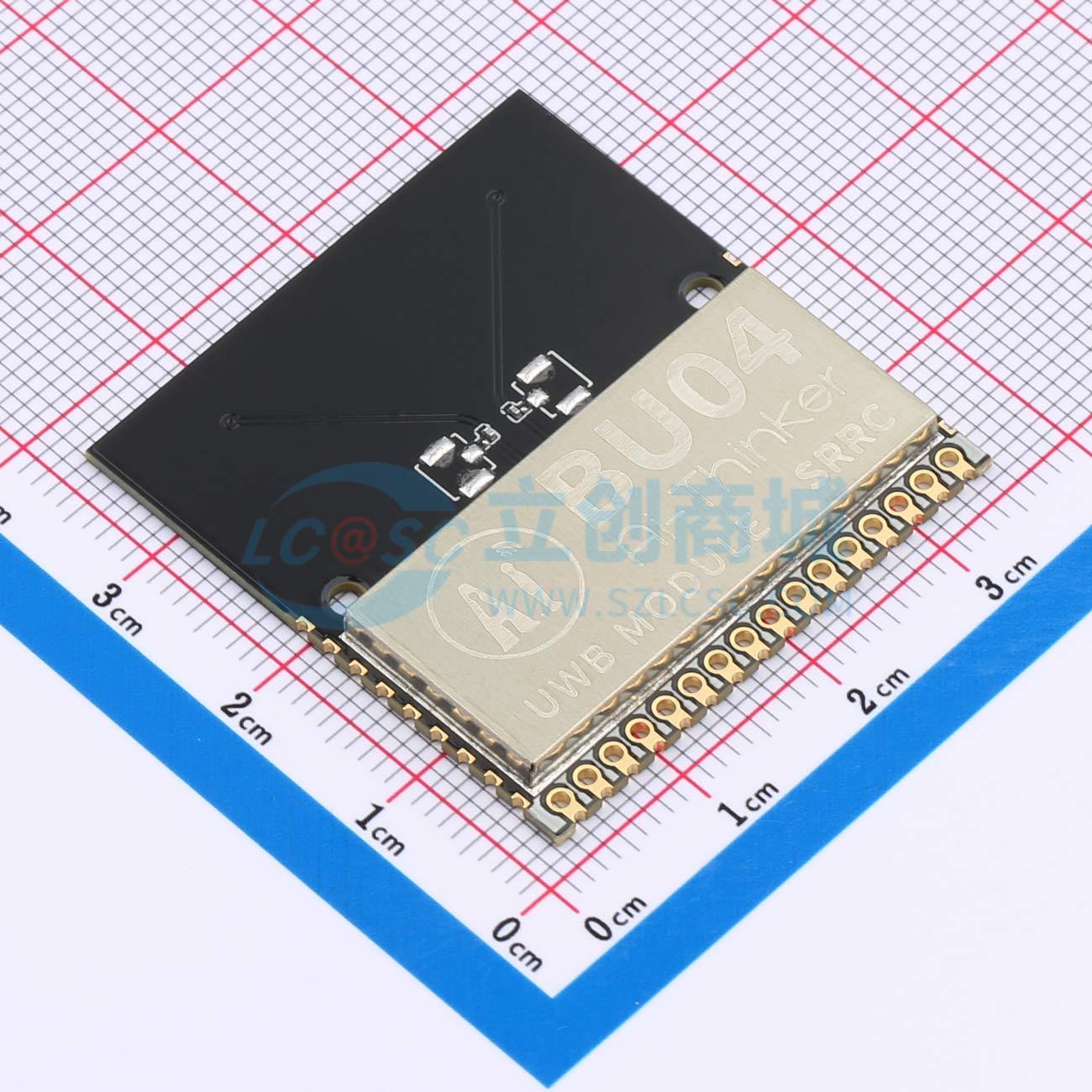

BU04
双天线超宽带（UWB）模组，支持双向测距和定位系统，集成MAC功能和MCU，可用于精准定位领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BU04_V1.0-2717号AT常规固件V1.0.0-0901号常规丝印-接入板载天线-无其它需求-编带
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- BU04
- 商品编号
- C42420050
- 商品封装
- SMD,35.5x33.5mm
- 包装方式
- 编带
- 商品毛重
- 5.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 频率 | 7.9872GHz；6.4896GHz | |
| 接口类型 | SPI；I2C；UART | |
| 工作电压 | 2.5V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | IPEX接口 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成天线；AES加密 |
商品概述
BU04是基于Decawave的DW3000系列芯片设计的双天线超宽带（UWB）模组，集成了DW3000+STM32F103 MCU，支持双板载天线或者双IPEX座外接天线。可用于双向测距、TDOA或PDOA定位系统中，定位精度可达到10厘米，并支持高达6.8Mbps的数据速率，可广泛应用于精准定位、煤矿井下定位、医院人员定位、仓储定位、各种室内定位等领域。
商品特性
- 采用SMD - 34封装，兼容DIP - 16封装
- 符合IEEE 802.15.4 - 2015 UWB标准
- 符合IEEE802.15.4z（BPRF mode）
- 支持双天线通道
- 支持信道5、信道9
- 集成简单，无需RF二次设计
- 支持板载天线，兼容IPEX座外接天线
- 集成MAC功能
- 使用RTLS的基础架构，扩展了通信范围
- 数据速率支持850 Kbps、6.8 Mbps
- 支持双向测距和TDOA和PDOA定位方案
- 提供精确定位和数据传输
- 定位精度10厘米
- 支持高标签密度
- 集成HW AES 256
- 支持SPI接口
- 20个可配GPIO
- 集成STM32F103 MCU
- 可编程调节发射功率大小
- 供电电压支持2.5 V ~ 3.6 V
应用领域
- 精准定位
- 煤矿井下定位
- 医院人员定位
- 仓储定位
- 室内定位
