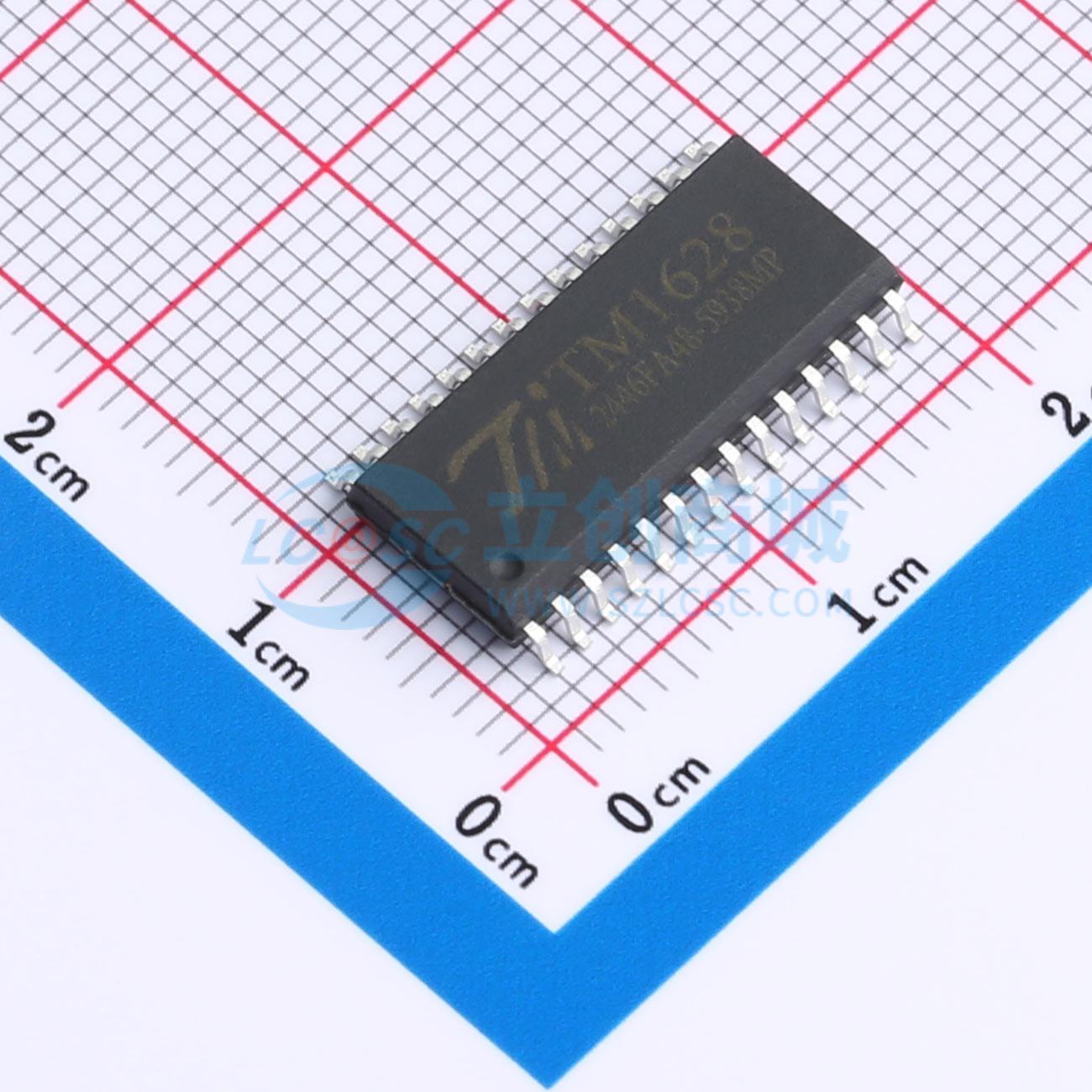

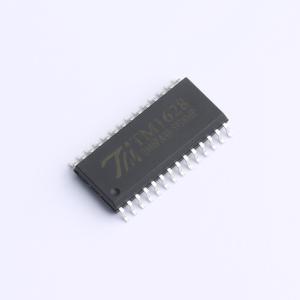

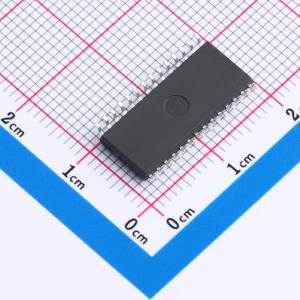

TM1628-SOP28-TA1323D
LED驱动控制专用电路
- 描述
- （兼容 C37175 ） TM1628是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU 数字接口、数据锁存器、LED 驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强
- 品牌名称
- TM(天微)
- 商品型号
- TM1628-SOP28-TA1323D
- 商品编号
- C42418152
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1.24335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~6V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
TM1628是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子称、智能电表等数码管或LED显示设备。
商品特性
- 采用CMOS工艺
- 多种显示模式（10段×7位~13段×4位）
- 最大支持矩阵按键10×2
- 辉度调节电路（8级占空比可调）
- 串行接口（CLK, STB, DIO）
- 振荡方式：内置RC振荡
- 内置上电复位电路
- 内置数据锁存电路
- 内置针对LED反偏漏电导致暗亮问题优化电路
- 抗干扰能力强
- 封装形式：SOP28
应用领域
- 家电设备
- 机顶盒
- 电子称
- 智能电表
