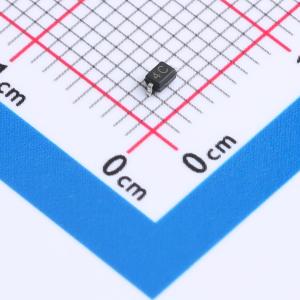

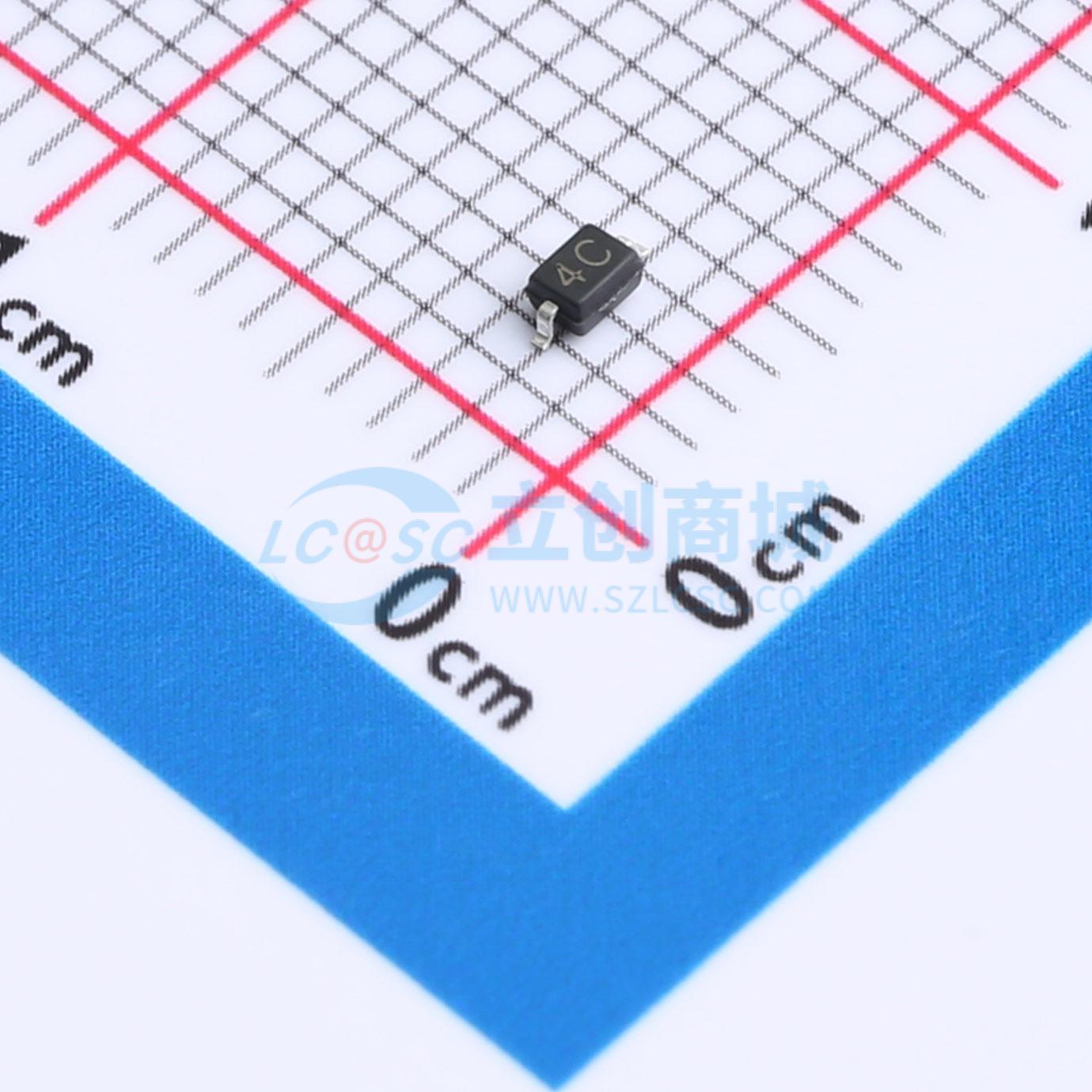

温馨提醒：图片仅供参考，商品以实物为准
L-UDD32C24L01
双向ESD 24V截止 峰值浪涌电流：4A
- 描述
- 这款静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于TV、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- PIELENST(派量)
- 商品型号
- L-UDD32C24L01
- 商品编号
- C42417268
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品特性
- IEC 61000 - 4 - 2 4级静电放电（ESD）保护
- ±30kV接触放电
- ±30kV空气放电
- IEC 61000 - 4 - 4电快速瞬变脉冲群（EFT）保护
- 40A（5/50ns）
- 400W峰值脉冲功率（8/20μs）
- 符合RoHS标准
- 双向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 保护一路电源或输入/输出（I/O）
应用领域
- 接口
- USB 2.0/1.1
- 通用输入输出（GPIO）
- 10/100/1000Mbps以太网
- 可穿戴设备
