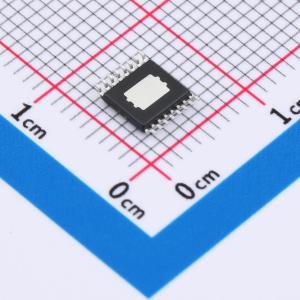

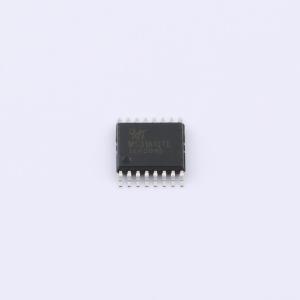

MS31813TE
四通道低边驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS31813TE是一个具有过流保护功能的四通道低边驱动器。内置钳位二极管，用来钳制由电感负载续流产生的电压。可以驱动单极步进电机、直流电机、继电器、螺线管或者其它负载。散热良好的情况下，可以提供每个通道最高2A的持续输出电流。所有通道开启时，能提供高达1A的持续输出电流。可通过简单的并行接口进行控制。内置的保护功能可提供欠压保护、过流保护（通道独立）和过温保护，由故障输出引脚来指示具体故障。采用eTSSOP16封装。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS31813TE
- 商品编号
- C42416905
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1.542克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7.2V~50V | |
| 最大连续电流 | 2A | |
| 功能特性 | 过流保护；过温保护；过压保护；欠压锁定 |
商品概述
MS31813TE是具有过流保护功能的四通道低边驱动器。内置钳位二极管，可钳制电感负载续流产生的电压，能驱动单极步进电机、直流电机、继电器、螺线管或其他负载。散热良好时，每个通道最高可提供2A持续输出电流，所有通道开启时能提供高达1A持续输出电流。可通过简单并行接口控制。内置欠压保护、过流保护（通道独立）和过温保护，由故障输出引脚指示具体故障，采用eTSSOP16封装。
商品特性
- 四通道低边驱动器
- 集成钳位二极管
- 并行接口
- 散热良好时，每通道最大驱动电流2A
- 电源电压范围7.2V~50V
- eTSSOP16封装
应用领域
- 继电器
- 单极步进电机
- 螺线管
- 低边开关
