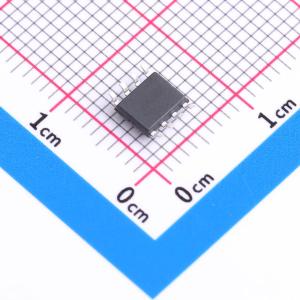

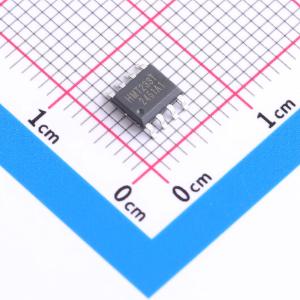

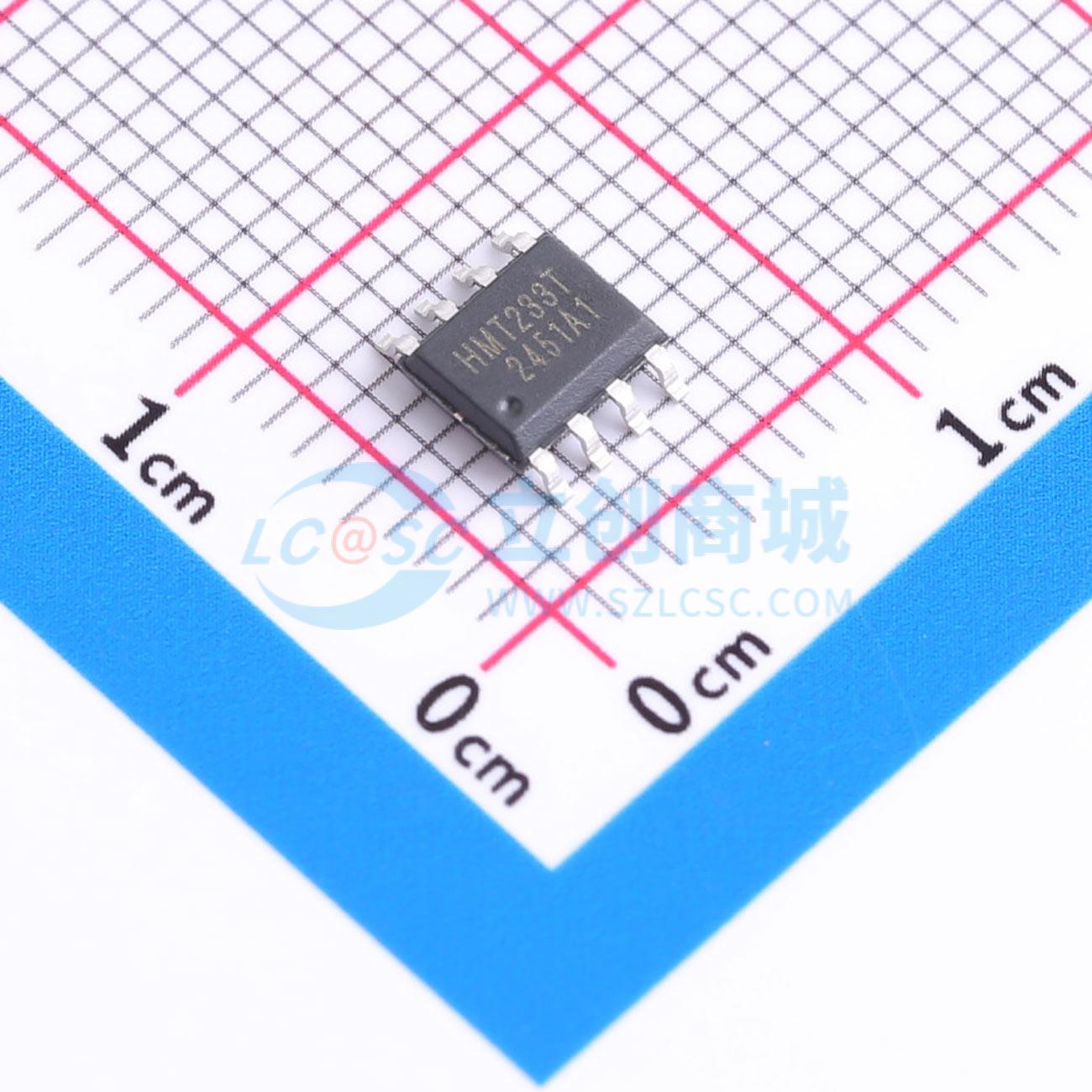

HMT233T

HMT233、HMT234、HMT235适用于采用符合ISO 11898标准的控制器局域网（CAN）串行通信物理层的应用。作为CAN收发器，每个器件用于差分CAN总线和CAN控制器，每个器件可在高达1Mbps的信号传输速率下提供收发功能。

这些器件专为在特别恶劣的环境中运行而设计，具备交叉线保护、高达±40V的过压保护、接地故障保护和热关断保护功能。这些器件可在-7V至12V的宽共模范围内工作。这些收发器是微处理器上的主CAN控制器与工业、楼宇自动化、交通运输和汽车应用中使用的差分CAN总线之间的接口，这些应用以差分CAN总线作为通信方式。

工作模式：HMT233、HMT234和HMT235的RS引脚（引脚8）提供三种工作模式：高速模式、斜率控制模式和低功耗待机模式。将引脚8直接接地可选择高速工作模式，该模式允许驱动器输出晶体管尽可能快速地导通和关断，对上升和下降斜率无限制。通过在RS引脚和地之间连接一个电阻，可以调节上升和下降斜率。斜率与该引脚的输出电流成正比。当电阻值为10kΩ时，器件驱动器的压摆率约为15V/μs；当电阻值为100kΩ时，压摆率约为2.0V/μs。

回环模式（HMT233）：当HMT233的回环（LBK）引脚（引脚5）为逻辑高电平时，总线输出和总线输入处于高阻态。器件内部的D到R路径保持激活状态，可用于驱动器到接收器的回环，从而在不干扰总线的情况下实现自诊断节点功能。

超低电流睡眠模式（HMT234）：如果将EN引脚（引脚5）置为逻辑低电平，HMT234将进入超低电流睡眠模式，此时驱动器和接收器电路将被禁用。器件将保持在该睡眠模式，直到通过将引脚5置为逻辑高电平来激活电路。

自动波特率回环模式（HMT235）：HMT235的AB引脚（引脚5）实现了仅监听总线的回环功能，使本地节点控制器能够将其波特率与CAN总线的波特率同步。在自动波特率模式下，驱动器的总线输出处于高阻态，而接收器的总线输入保持激活状态。器件内部有一条从D引脚到R引脚的回环路径，以帮助控制器执行波特率检测或自动波特率功能。

• 3.3V单电源电压
• 总线引脚故障保护大于±40V
• 总线引脚ESD保护大于±16KV HBM
• 数据速率高达1Mbps
• 扩展共模范围：-7V至12V
• 高输入阻抗支持120个节点
• LVTTL I/O可承受高达5V电压
• 可调节驱动器转换时间，提高辐射性能
• 未供电节点不干扰总线
• 低电流待机模式，400μA（典型值）
• HMT233：回环模式
• HMT234：超低电流睡眠模式
• HMT235：自动波特率回环模式
• 热关断保护
• 上电和断电期间总线输入和输出无干扰

• 工业自动化、控制、传感器和驱动系统
• 电机和机器人控制
• 楼宇和温度控制（HVAC）
• 背板通信和控制
• CAN open、Device Net、CAN Kingdom、NMEA 2000、SAE J1939和其他CAN总线标准
