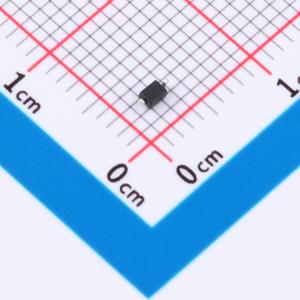

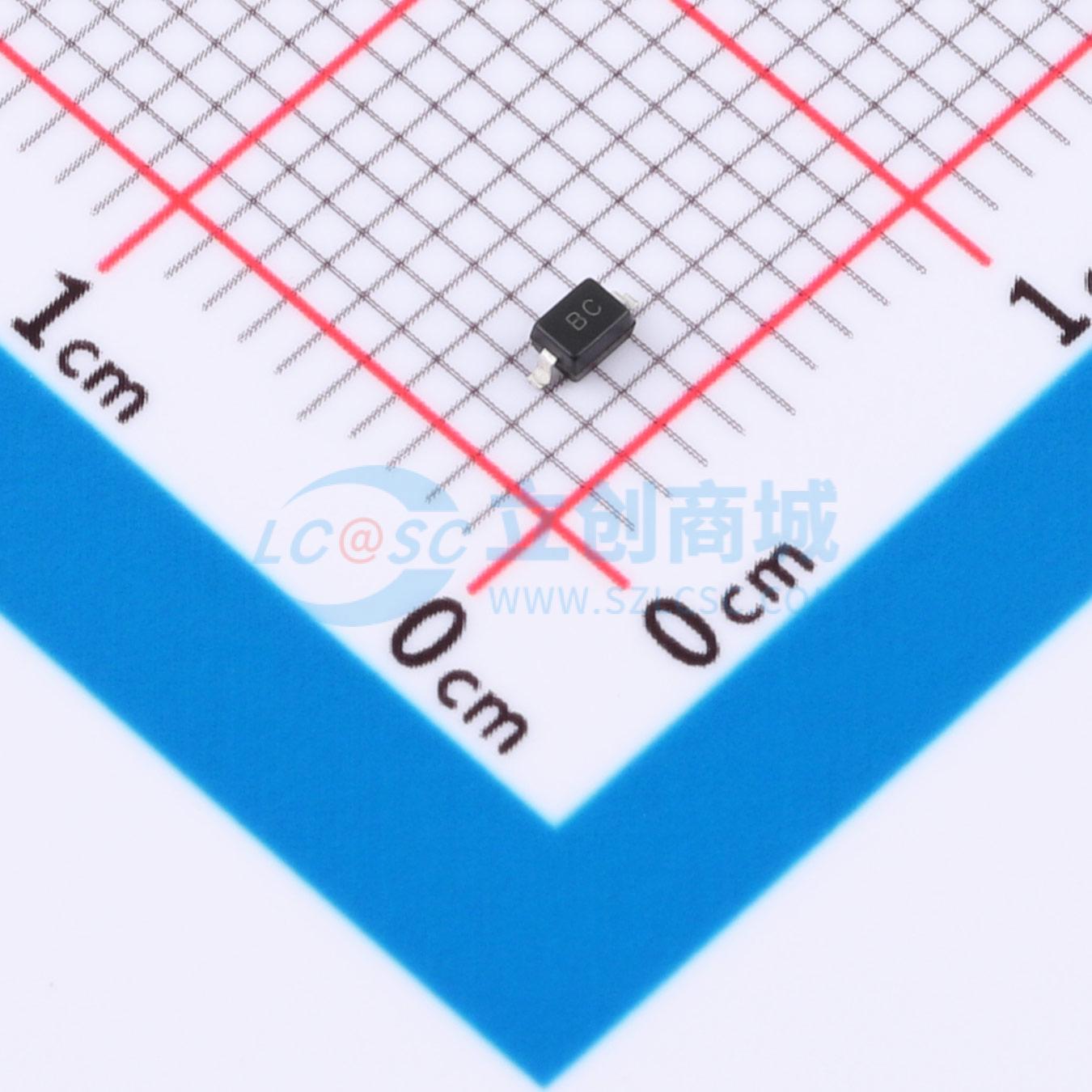

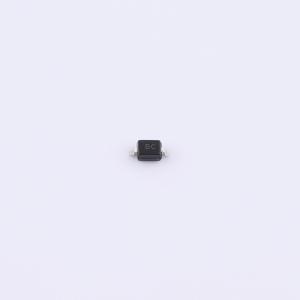

温馨提醒：图片仅供参考，商品以实物为准
H8VLD3B
双向ESD 8V截止 峰值浪涌电流：18A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低泄漏电流。 低钳位电压。 IEC 61000-4-2 (ESD 空气放电)：±30kV。 IEC 61000-4-2 (ESD 接触放电)：±30kV。 IEC 61000-4-5 (雷电 8/20μs)：18A。应用：手机及配件。 个人数字助理
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H8VLD3B
- 商品编号
- C42413891
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 8.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
SOD-323塑料封装ESD保护二极管，用于保护敏感电子设备免受静电放电和其他瞬态电压事件的损害。
商品特性
- 低漏电流
- 低钳位电压
- 符合IEC 61000-4-2标准（空气放电）：±30kV
- 符合IEC 61000-4-2标准（接触放电）：±30kV
- 符合IEC 61000-4-5标准（雷击8/20μs波形）：18A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑及手持设备
- 便携式仪器与数码相机
- 外设、音频播放器与工业设备
