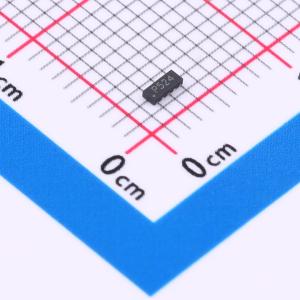

温馨提醒：图片仅供参考，商品以实物为准
ULC0524P
单向ESD 5V截止 峰值浪涌电流：16A
- 描述
- 特性：每线100W峰值脉冲功率 (tp=8/20μs)。 保护四条I/O线。 工作电压：5V。 低电容：典型值0.8pF (I/O到GND)。 IEC61000-4-2 (ESD) ±30kV (空气)，±30kV (接触)。 IEC61000-4-4 (EFT) 40A (5/50ns)。应用：高清多媒体接口 (HDMI)。 数字视频接口 (DVI)
- 品牌名称
- Semiwell(矽门微)
- 商品型号
- ULC0524P
- 商品编号
- C42413335
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.027367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 每线路100W峰值脉冲功率（tp=8/20μs）
- 保护四条I/O线路
- 工作电压：5V
- 低电容：典型值0.8pF（I/O到地）
- IEC61000-4-2（ESD）±30kV（空气），±30kV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- 符合RoHS 2011/65/EU指令
- 符合HF IEC61249-2-21:2003标准
应用领域
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
- MDDI端口
- PCI Express
- 串行ATA
- 10/100/1000以太网
