温馨提醒：图片仅供参考，商品以实物为准

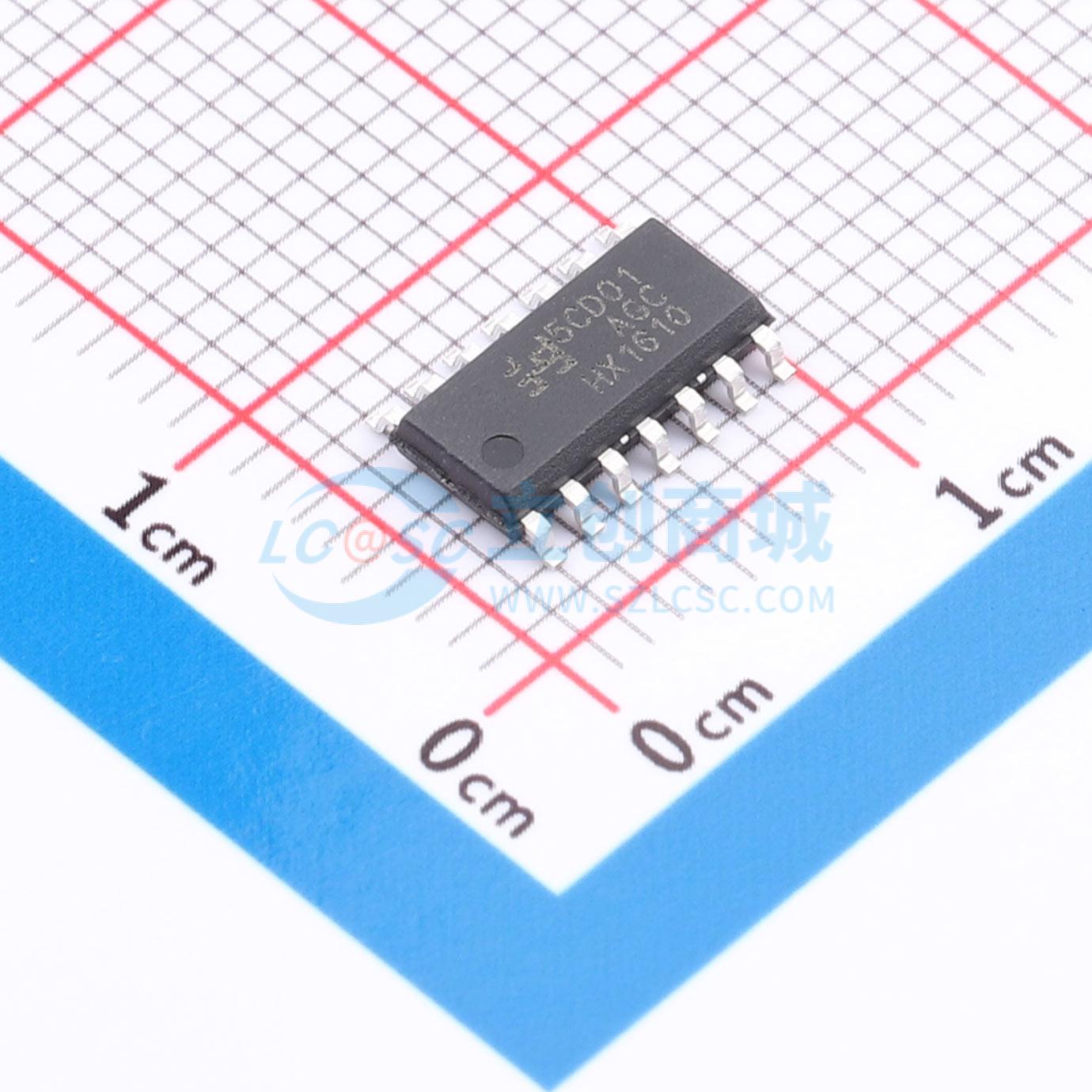

HX1610-AGC
降压型 3.5A 8V~60V
- 描述
- HX1610 - AGC是一个同步降压DCDC转换器，输入电压范围为8V至60V。该产品为同步结构电路，具有出色的带载能力和线路调节功能，能够达到1.5-3.5A的连续性输出电流。其开关工作频率可以根据电阻值进行调整。电流模式的运行方式可以提供快速的瞬态响应时间，并且有益于回路稳定。
- 品牌名称
- HEXIN(禾芯微)
- 商品型号
- HX1610-AGC
- 商品编号
- C42413071
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.223228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~60V | |
| 输出电压 | 4.5V~15V | |
| 输出电流 | 3.5A | |
| 开关频率 | 80kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.52mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；逐波限流；可调限流 |
商品概述
HX1610 - AGC是一款同步降压调节器，工作输入电压范围宽，为8V至60V。HX1610 - AGC可实现高达3.5A的连续输出电流，具有出色的负载和线性调节能力。开关频率可根据电阻值进行调节，同步架构提供了高效的设计。电流模式操作提供快速瞬态响应，并易于实现环路稳定。HX1610 - AGC具有软启动和过温保护电路、输出短路保护、电流限制保护等功能，以提高系统可靠性。HX1610 - AGC所需的标准外部组件数量最少。该转换器采用工业标准SOP - 14封装。
商品特性
- 宽输入电压范围：8V至60V
- 效率高达96%
- 可编程开关频率
- 可编程电流限制
- 热关断
- 关断电流300µA
- 采用SOP - 14L封装
应用领域
- 汽车系统
- 工业自动化和电机控制
- 电动汽车
- 车辆配件
- 轨道车
