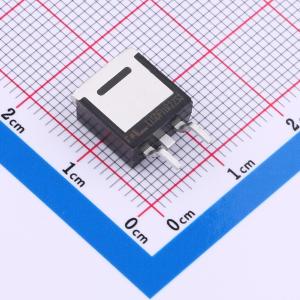

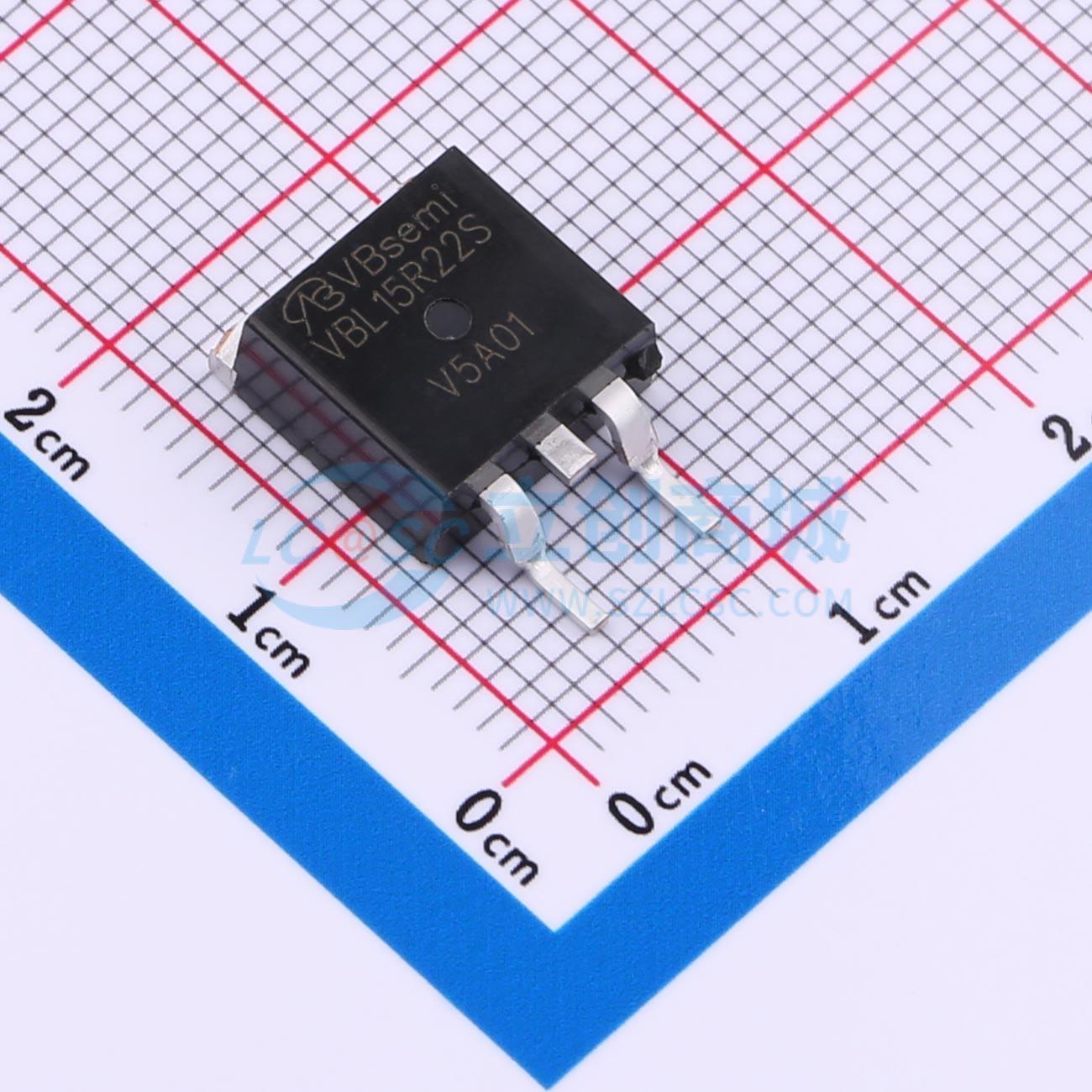

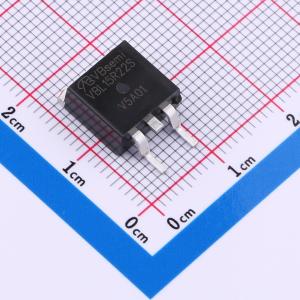

VBL15R22S
N沟道 耐压:500V 电流:22A
- 描述
- 台积电流片，长电科技封装；TO263；N—Channel沟道,500V；22A；RDS(ON)=127mΩ@VGS=10V,VGS=30V；Vth=3~5V；是一款采用SJ_Multi-EPI技术单N沟道MOSFET，适用于要求高电压和大电流的应用。
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBL15R22S
- 商品编号
- C42412803
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 22A | |
| 导通电阻(RDS(on)) | 127mΩ@10V | |
| 耗散功率(Pd) | 215W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 2.3nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF |
商品特性
- 低品质因数 (FOM) Ron × Qg
- 低输入电容 (Ciss)
- 降低开关和传导损耗
- 超低栅极电荷 (Qg)
- 雪崩能量额定值 (UIS)
应用领域
- 服务器和电信电源
- 开关模式电源 (SMPS)
- 功率因数校正电源 (PFC)
- 照明
- 高强度气体放电灯 (HID)
- 荧光镇流器照明
- 工业应用
