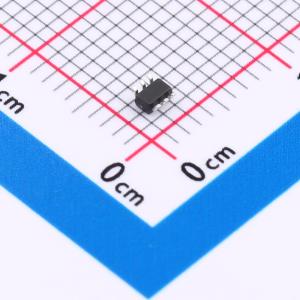

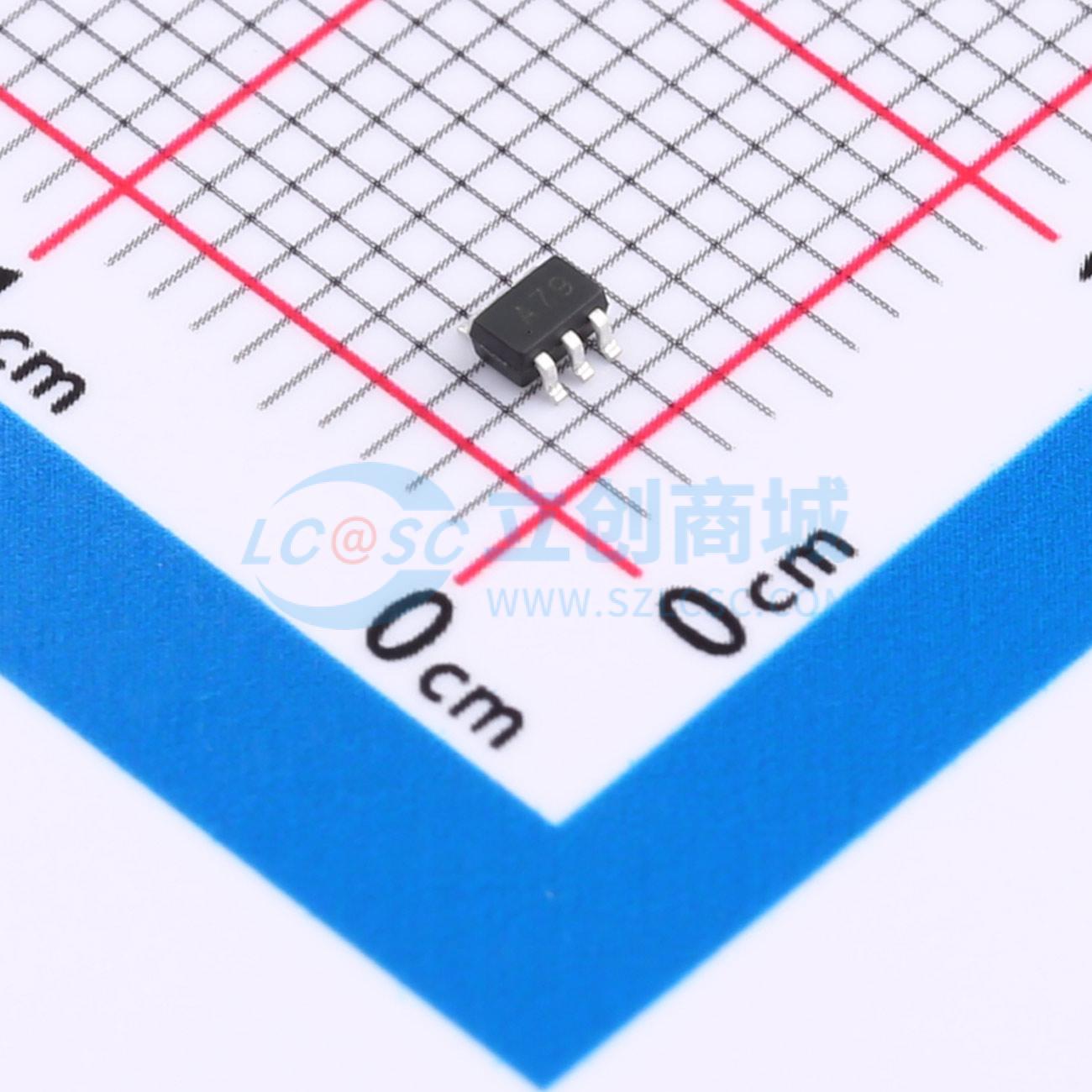

温馨提醒：图片仅供参考，商品以实物为准
ATR5179
单刀双掷开关单芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ATR5179是一款采用pHEMT GaAs工艺制作的单刀双掷开关单芯片，芯片内部电路结构简单，该芯片的推荐工作频率为20MHz-4GHz，开关芯片采用单电源供电控制，有非常低的电流功耗，开关开启工作时有非常低的插入损耗。芯片含有两个控制端口，三个射频端口。V1和V2两个控制端口的电压互为反相，状态不同的时候对应不同的开关通路。
- 品牌名称
- 杭州中科微
- 商品型号
- ATR5179
- 商品编号
- C42410816
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.051267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 20MHz~4GHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 25dB | |
| 插入损耗 | 0.3dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
ATR5179是一款采用pHEMT GaAs工艺制作的单刀双掷开关单芯片，芯片内部电路结构简单，该芯片的推荐工作频率为20MHz - 4GHz，开关芯片采用单电源供电控制，有非常低的电流功耗，开关开启工作时有非常低的插入损耗。芯片含有两个控制端口，三个射频端口。V1和V2两个控制端口的电压互为反相，状态不同的时候对应不同的开关通路。
商品特性
- IP1dB = +30dBm@VC = 3V
- IIP3 = +43dBm@VC = 3V
- 低插损：0.3dB@0.9GHz
- 超低直流功耗
- 封装小，成本低
应用领域
- 常规中等功率的开关应用
- 工业无线电
- 智能家居
- 具有收发系统并需要切换的应用
