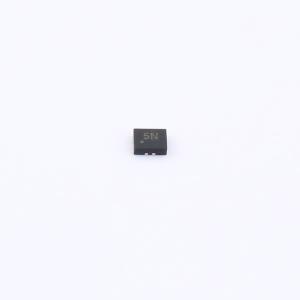

温馨提醒：图片仅供参考，商品以实物为准
DG2730DN-TP
高速USB 2.0双刀双掷模拟开关，具备低导通电阻、高隔离度和低串扰特性，适用于USB Type-C系统
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DG2730DN-TP
- 商品编号
- C42406345
- 商品封装
- QFN-10L(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.0271克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 5.5Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 720MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；断电隔离 |
商品概述
这是一款用于USB Type-C™系统的双向低功耗双端口高速USB 2.0模拟开关，具备集成保护功能。该器件配置为双2:1或1:2开关，针对USB Type-C™系统中的USB 2.0 DP/DM线路进行了优化。该器件能够实现真正的隔离。即使COM+/-覆盖VCC，也只有极少的电流会回流到电源。它具有低的位间偏斜和高的通道间噪声隔离，并且与各种标准兼容，例如高速USB 2.0（480Mbps）。每个开关都是双向的，对输出端的高速信号几乎没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。
商品特性
- 低导通电阻，Ron ≤ 5.5Ω
- 1.8V逻辑兼容控制引脚
- 高关断隔离：100KHz时为 -100dB
- COM+/-覆盖VCC，即使电源关闭也能实现真正的隔离
- 低通道间串扰：100KHz时为 -97dB
- 高带宽（-3dB @ 720MHz），适用于USB2.0高速布线
- 低静态电流（<2uA），电源范围非常宽（1.5V ~ 5.5V）
应用领域
- 手机、平板电脑和笔记本电脑
- 使用USB Type-C™或Micro-B连接器的任何场合
