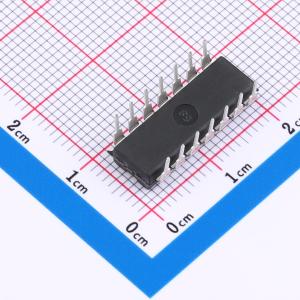

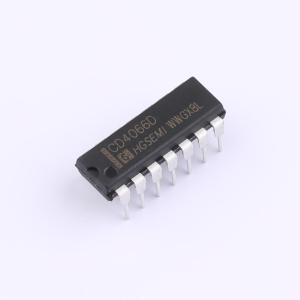

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 125Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 15ns | |
| 功能特性 | 双向模拟通道 |

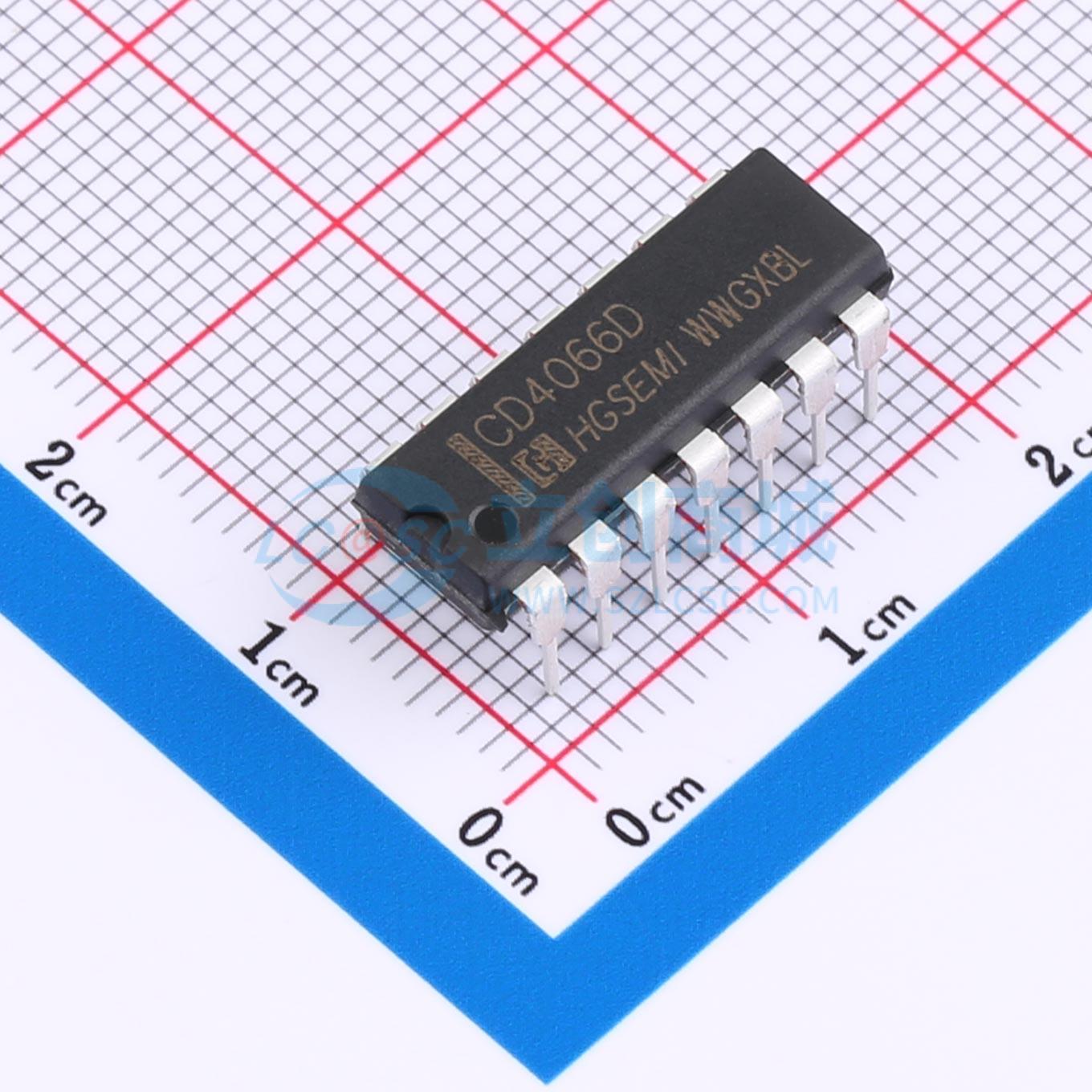

商品概述
CD4066D是一款用于模拟或数字信号传输或多路复用的四路双向模拟开关，具有较低的导通电阻，且该电阻在整个输入信号范围内保持相对恒定。该器件包含四个独立控制的开关，每个开关均设有独立的控制引脚。控制信号同时偏置开关中的P型与N型器件，使其导通或关断。每个开关中N沟道器件的衬底连接至输入信号端（开关导通时）或VSS端（开关关断时）。这种配置消除了开关晶体管阈值电压随输入信号变化的影响，从而在整个工作信号范围内实现了较低的导通电阻。该器件提供SOP-14、TSSOP-14、DIP-14、QSOP-16和QFN-16封装形式。
商品特性
- 宽工作电压范围：3~15V
- 低导通电阻：80 Ω (VDD - VSS=15V)
- 导通电阻差值：5 Ω (VDD - VSS = 15V)
- 在峰峰值信号范围内具有平缓的导通电阻
- 极低的静态功耗
- 极高的控制输入阻抗
应用领域
- 模拟信号开关和多路复用
- 数字信号开关和多路复用
- 传输门逻辑实施
- 模数转换和数模转换
- 频率、阻抗、相位和模拟信号的数字控制
