温馨提醒：图片仅供参考，商品以实物为准

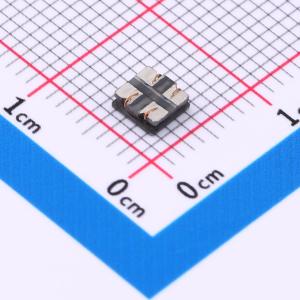

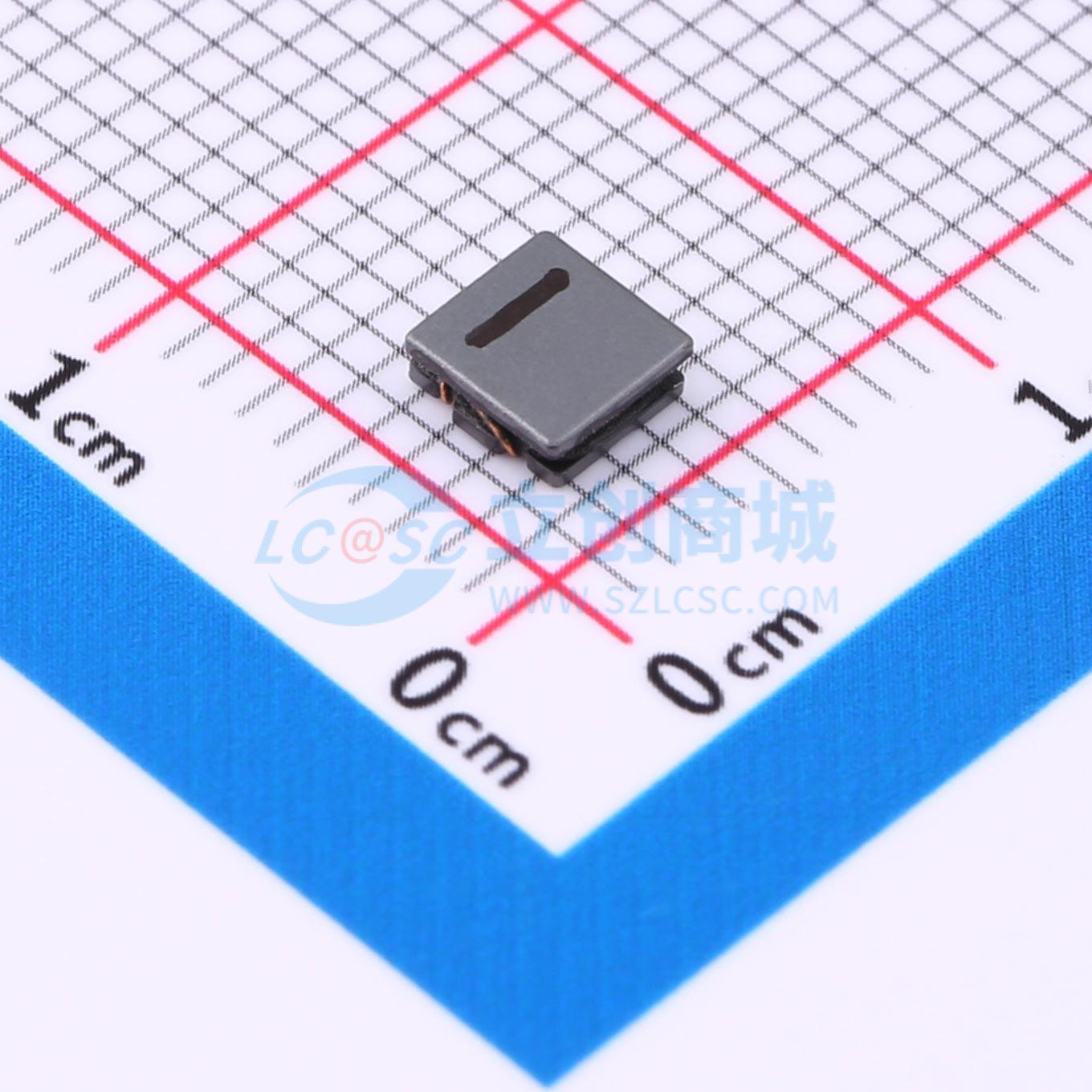

SMW4015S302HTT
2.2kΩ@100MHz
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SMW4015S302HTT
- 商品编号
- C42405820
- 商品封装
- SMD-4P,4x4mm
- 包装方式
- 编带
- 商品毛重
- 0.1408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | - | |
| 电感@频率 | - | |
| 额定电流 | 1.1A | |
| 阻抗@频率 | 2.2kΩ@100MHz | |
| 额定电压 | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | 150V | |
| 直流电阻(DCR) | 120mΩ | |
| 工作温度 | -40℃~+105℃ | |
| 绝缘电阻 | 10MΩ |
商品概述
该产品工作温度为 -40 至 +105℃，储存温度和湿度需低于 40℃ 和 60%相对湿度。在工作温度超过 +85℃ 时，PCN4015 系列需要进行电流降额。产品应焊接在玻璃 - 环氧树脂基板（t = 1.6mm）上。焊接时，推荐使用轻度活化的松香助焊剂，端子适用于回流焊接系统。储存时，要保持端子电极的可焊性，产品需满足 IPC/JEDEC J - STD - 020D 标准 - MSL 1 级，温度和湿度条件为低于 40℃ 和 60%相对湿度，建议产品在交付后 12 个月内使用，包装材料应存放在空气中无氯或硫的地方。运输时，产品应小心处理，避免损坏或被汗水和皮肤油脂污染，推荐使用镊子或真空吸笔处理单个组件，批量处理时应尽量减少磨损和机械冲击。
商品特性
- 工作温度范围：-40 至 +105℃
- 储存温度和湿度：低于 40℃ 和 60%相对湿度
- 典型热额定直流电流会导致约 40℃ 的温度变化
- 回流焊接温度低于 240 度有潜在风险
- 焊接标准依据 IPC - A - 610D 8.2.1 芯片组件 - 仅底部端接
- 焊膏厚度 ≥ 100μm
