温馨提醒：图片仅供参考，商品以实物为准

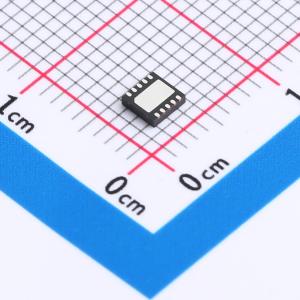

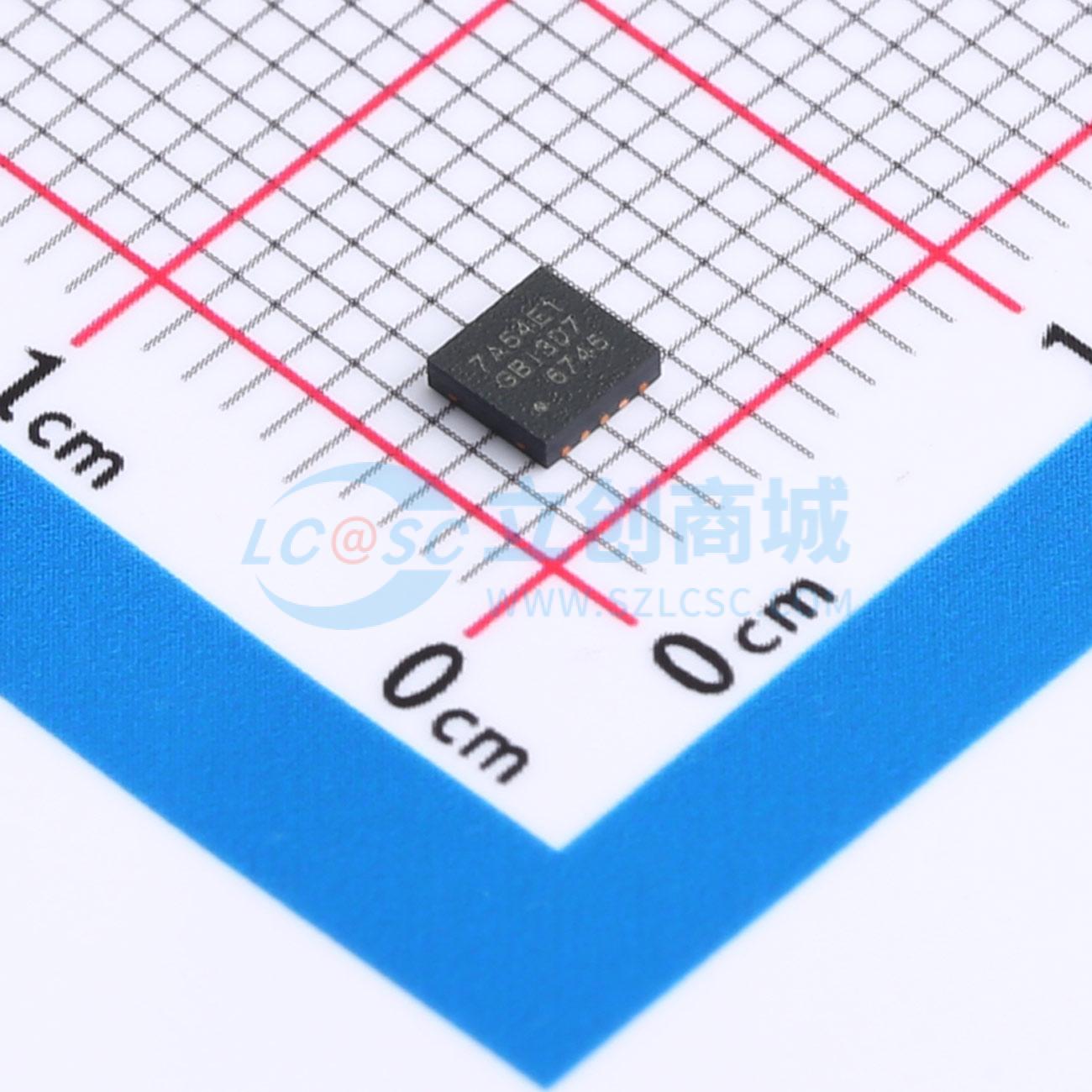

GBI7A54NOCR
120V BOOT, 4A Peak, Half-Bridge Driver with Low Switching Loss
- 描述
- GBI7A54可为半桥或同步降压配置中的MOSFET提供4A的峰值源电流和灌电流，以及轨到轨驱动能力。该器件的输入到输出传播延迟最小为24ns，电源轨为20V，使其适用于高频电源转换器应用。负输入可低至 -10V，HS引脚能够承受显著的负电压，增强了系统的抗噪能力
- 品牌名称
- GOSEMICON(顾邦半导体)
- 商品型号
- GBI7A54NOCR
- 商品编号
- C42404796
- 商品封装
- DFN-10L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.4383克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 8V~20V | |
| 上升时间(tr) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 5ns | |
| 传播延迟 tpLH | 20ns | |
| 传播延迟 tpHL | 18ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 1.9V~2.4V | |
| 输入低电平(VIL) | 900mV~1.3V | |
| 静态电流(Iq) | 240uA |
