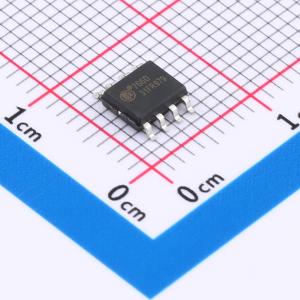

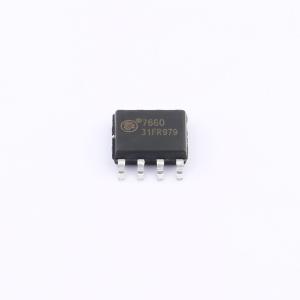

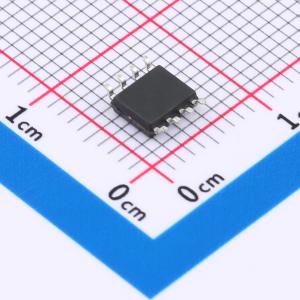

GR7660NS08ARDQ

GR7660是一款CMOS开关电容电压转换器，可实现从正电压到负电压的电源电压转换。电荷泵和电荷存储功能仅需两个非关键外部电容，即可将1.5 V至10 V范围内的输入电压转换为-1.5 V至-10 V的互补负输出电压。该器件还可作为电压倍增器连接，在10 V输入时产生高达18.6 V的输出电压。 该IC的基本组成部分包括线性稳压器、RC振荡器、电压电平转换器和四个功率MOS开关。为确保无闭锁运行，电路会自动检测器件中的最低负电压，并确保N沟道开关源极-衬底结不被正向偏置。 振荡器频率标称值为10 kHz（VCC = 5 V时），但可通过在振荡器（OSC）引脚添加外部电容来降低该频率，或通过外部时钟驱动OSC来提高频率。 对于低电压运行（VIN < 3.5 V），应将LV引脚接地以绕过内部串联稳压器。当电压高于3.5 V时，LV引脚应悬空以防止器件闭锁。

• 简单的电压转换，包括：负电压转换器、电压倍增器
• 宽工作范围……1.5 V至10 V
• 仅需两个外部（非关键）电容
• 在全温度和电压范围内无需外部二极管
• 典型开路电压转换效率……99.9%
• 典型功率效率……96%
• 3 V下全面测试
