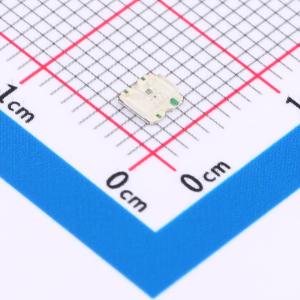

  • XL-3332RGBC-2812B商品缩略图

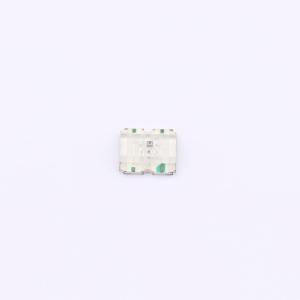

  • XL-3332RGBC-2812B商品缩略图
  • XL-3332RGBC-2812B商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

XL-3332RGBC-2812B

XL-3332RGBC-WS2812B

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
3332幻彩透明 内置驱动IC WS2812B
品牌名称
XINGLIGHT(成兴光)
商品型号
XL-3332RGBC-2812B
商品编号
C42400839
商品封装
SMD-4P,3.3x3.2mm​
包装方式
编带
商品毛重
0.032153克(g)

商品参数

属性参数值
商品目录RGB LED(内置IC)
波长B:465nm~475nm；R:620nm~630nm；G:520nm~530nm
发光强度R:200mcd；G:800mcd；B:300mcd
PWM频率4.5kHz
数据速率800Kbit/s
工作电压3.5V~5.5V
静态电流0.45mA
透镜颜色无色透明透镜
属性参数值
抗静电能力2000V
工作温度-40℃~+85℃
峰值波长R:625nm；B:470nm；G:525nm
发光角度120°
长度3.3mm
宽度0.8mm
高度3.2mm

商品特性

  • 外观尺寸（L/W/H）：3.33.20.8mm
  • 发光颜色及胶体：七彩幻彩/透明胶体
  • 环保工艺符合ROHS要求
  • 湿气敏感性等级（MSL）：3 - 4a级
  • EIA规范标准包装
  • 适用于SMT贴片自动化生产
  • 适用于红外线回流焊制程
  • 3332灯珠内部集成高质量外控单线级联恒流IC和优质RGB LED芯片，体积小巧，外围简单
  • 内置IC恒流精度高，内部RGB芯片预先分光处理，发光高度一致，白光效果纯正
  • 整形转发强化技术，单线数据传输，可无限级联
  • 数据传输频率800Kbps/秒，可实现画面刷新速率30帧／秒时，不小于1024点
  • 输出端口PWM控制能够实现256级灰度调节，端口扫描频率1.5KHz/s
  • 采用优化预置12mA/通道恒流模式，低压驱动级联数量最大化，高恒流精度，片内误差 < 1.5%，片间误差 < 3%
  • 内置低压强化模块，VDD在4.5 - 5.5V之间，100%正常工作
  • 超强数据整形能力：接受完本单元数据自动将后续数据整形输出

应用领域

  • LED全彩发光字灯串
  • LED全彩模组
  • LED幻彩软硬灯条，LED护栏管
  • LED外观，情景照明
  • LED异性屏
  • 各种电子产品，电器设备跑马灯
