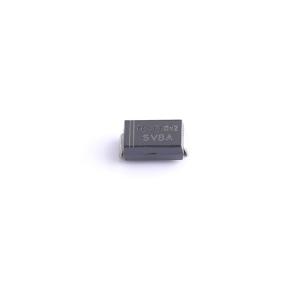

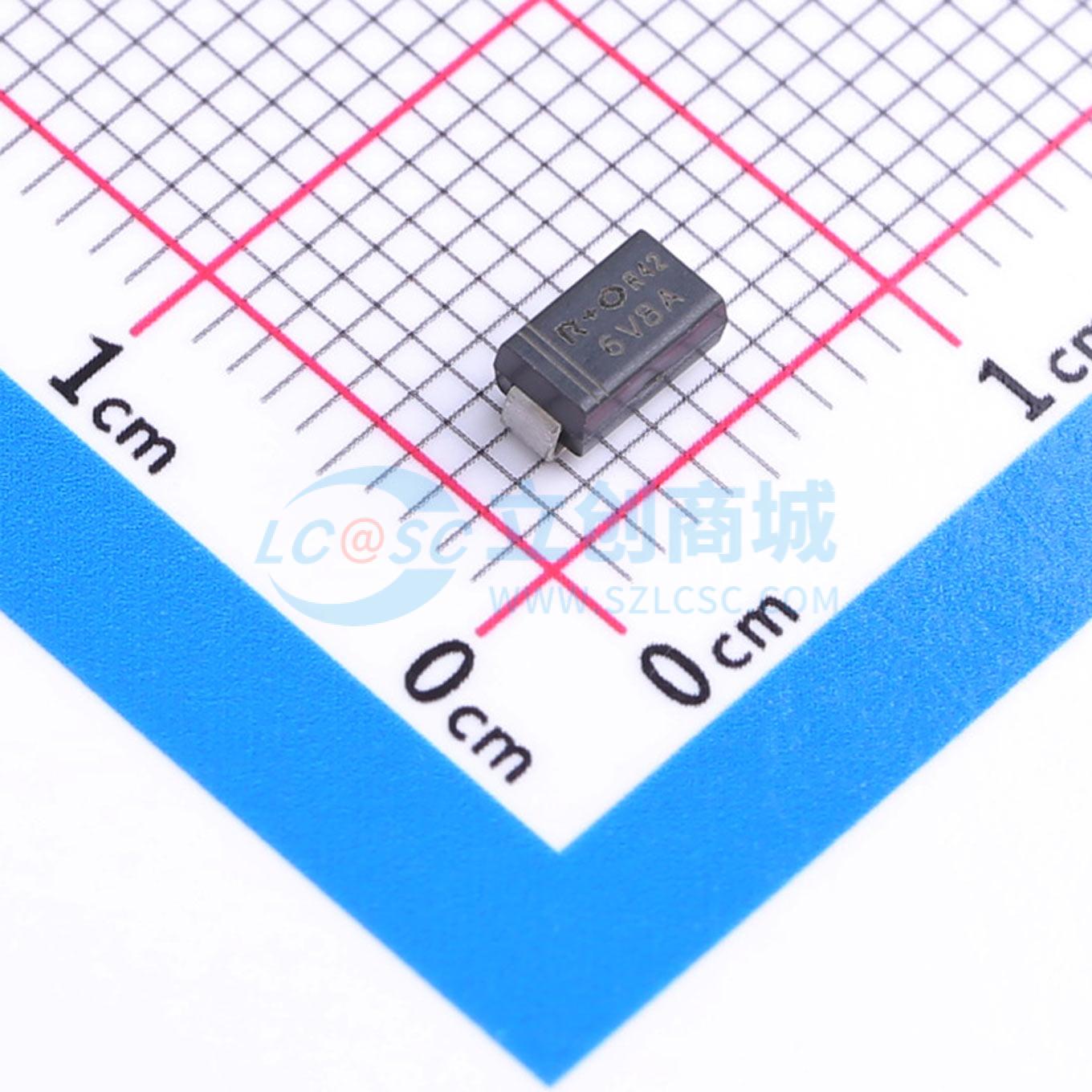

P4SMA6.8A
单向TVS 5.8V截止 峰值浪涌电流：38.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- P4SMA6.8A
- 商品编号
- C42394394
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.112909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 38.1A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.14V | |
| 反向电流(Ir) | 1mA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低漏电流
- 玻璃钝化结
- 低电感
- 卓越的钳位能力
- 400W峰值脉冲功率能力，波形为10/1000μs
- 快速响应时间
- 典型IR在高于12.8V时小于5μA
- 高温焊接：端子处260℃/40秒
- 典型最大温度系数 ΔVBR = 0.1% × VBR @ 25℃ × ΔT
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 无光泽纯锡镀层，无铅
- 无卤素且符合RoHS标准
- 典型故障模式为过压或过流导致的短路
- 晶须测试依据JEDEC JESD201A标准及其表4a和4c进行
- IEC 61000-4-2 ESD 30kV（空气放电），30kV（接触放电）
应用领域
- 电信
- 计算机
- 工业
- 消费电子
