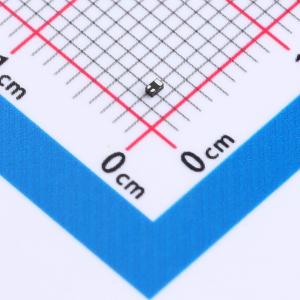

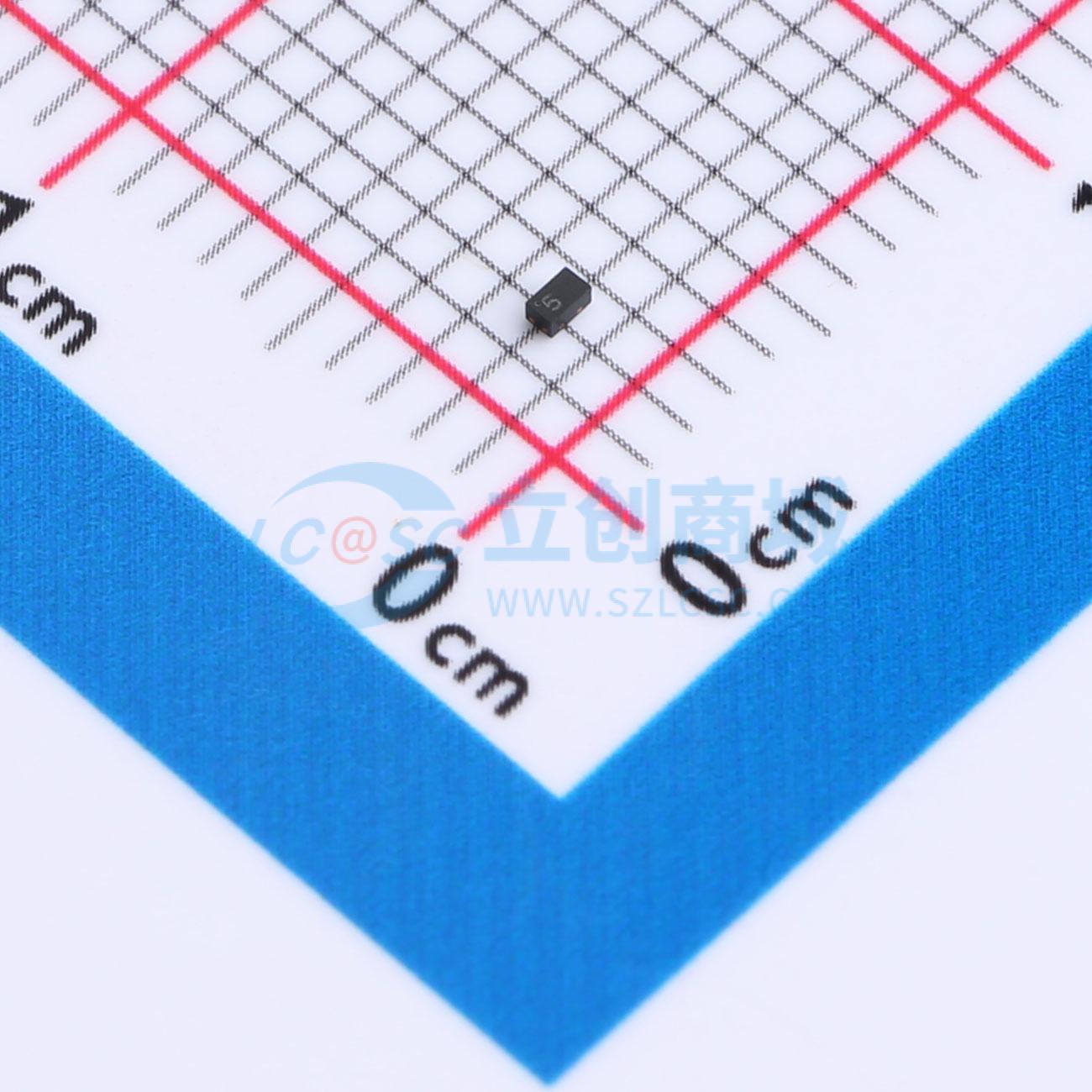

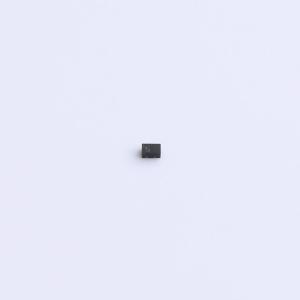

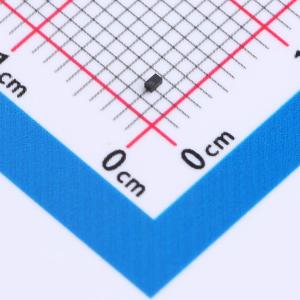

温馨提醒：图片仅供参考，商品以实物为准
TPM6003P3
P沟道 60V 500mA
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM6003P3
- 商品编号
- C42394020
- 商品封装
- DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.01015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 2.4Ω@10V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 11nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 51pF | |
| 反向传输电容(Crss) | 2.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 15pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 漏源电压(VDS):-60V
- 漏极电流(IDS)(@栅源电压(VGS) = -10V):-0.5A
- 导通电阻(RDS(ON))(@栅源电压(VGS) = -10V):<4Ω
应用领域
- 反接电池保护
- 负载开关
- 电源管理
- 脉宽调制(PWM)应用
