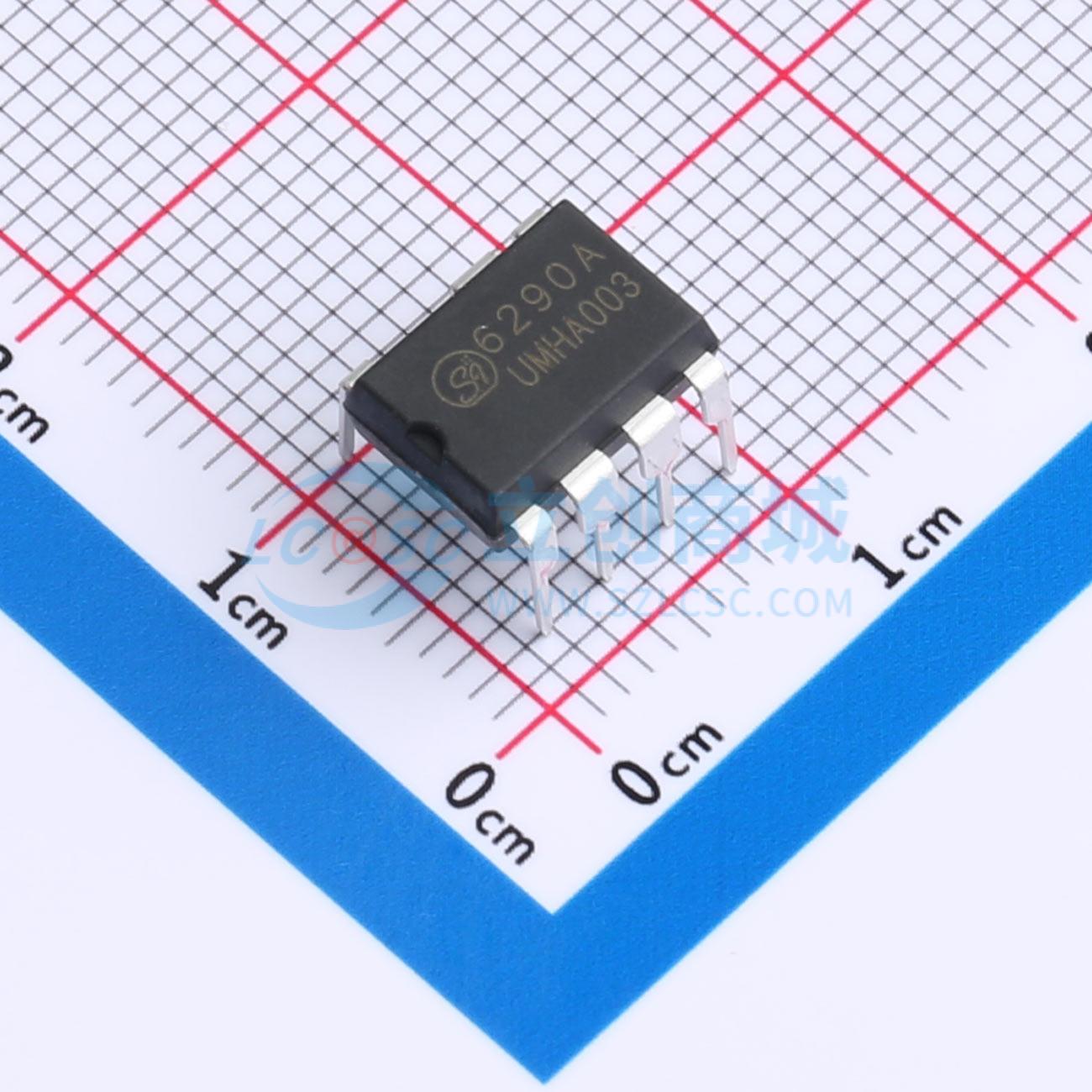

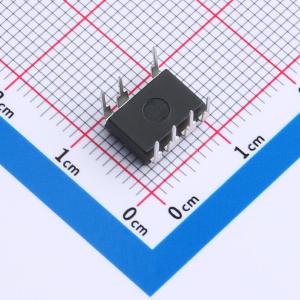

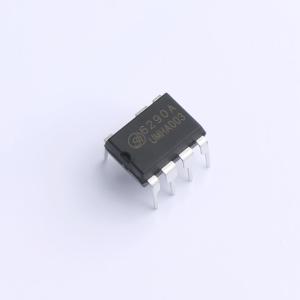

SS6290A

900V 6.8V~24.6V

描述: 内置900V/3A的PSR隔离AC-DC控制器芯片
品牌名称: orisilicon(矽源)
商品型号: SS6290A
商品编号: C42392452
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.774201克(g)

商品参数

	属性	参数值
	晶体管耐压	900V
	拓扑结构	反激式
	特性	恒压模式(CV)；过温保护(OTP)；过压保护(OVP)；软启动；恒流模式(CC)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	PFM 调制；QR；PWM 调制
	反馈方式	原边反馈

商品概述

是一款集成900V高雪崩能力智能功率的准谐振原边控制器，适用于高性能、外围元器件精简的智能断路器电源。为原边反馈工作模式，可省略光耦和，并且通过调整假负载，可实现满足相线电流平均值小于 0.2mA 的国标要求。在恒压模式，输出电压通过FB脚的电阻比例进行调节；在恒流模式，输出电流通过CS脚的电阻值进行调节。该芯片还提供了全面的智能保护功能，包含逐周期过流保护、过压保护、过温保护、输出过压及短路保护和CS开路保护等等。

商品特性

内置900V高雪崩能力智能功率MOSFET
采用独有的PWM/PFM多模式控制技术，无需补偿电容
全电压输入范围 ±3%的CC/CV精度
优异的线性调整率和负载调整率
原边反馈可省光耦和TL431
无音频噪声
智能保护功能：过温保护(OTP)、欠压&钳位保护(UVLO&CLAMP)、逐周期过流保护(OCP)、开路保护(CS OP)、输出过压、短路保护
应用场景选择：SS6290A:20W应用，SS6290B:50W应用

应用领域

智能断路器供电电源
家电、智能家居等供电电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	6.8V~24.6V
	开关频率	110kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
