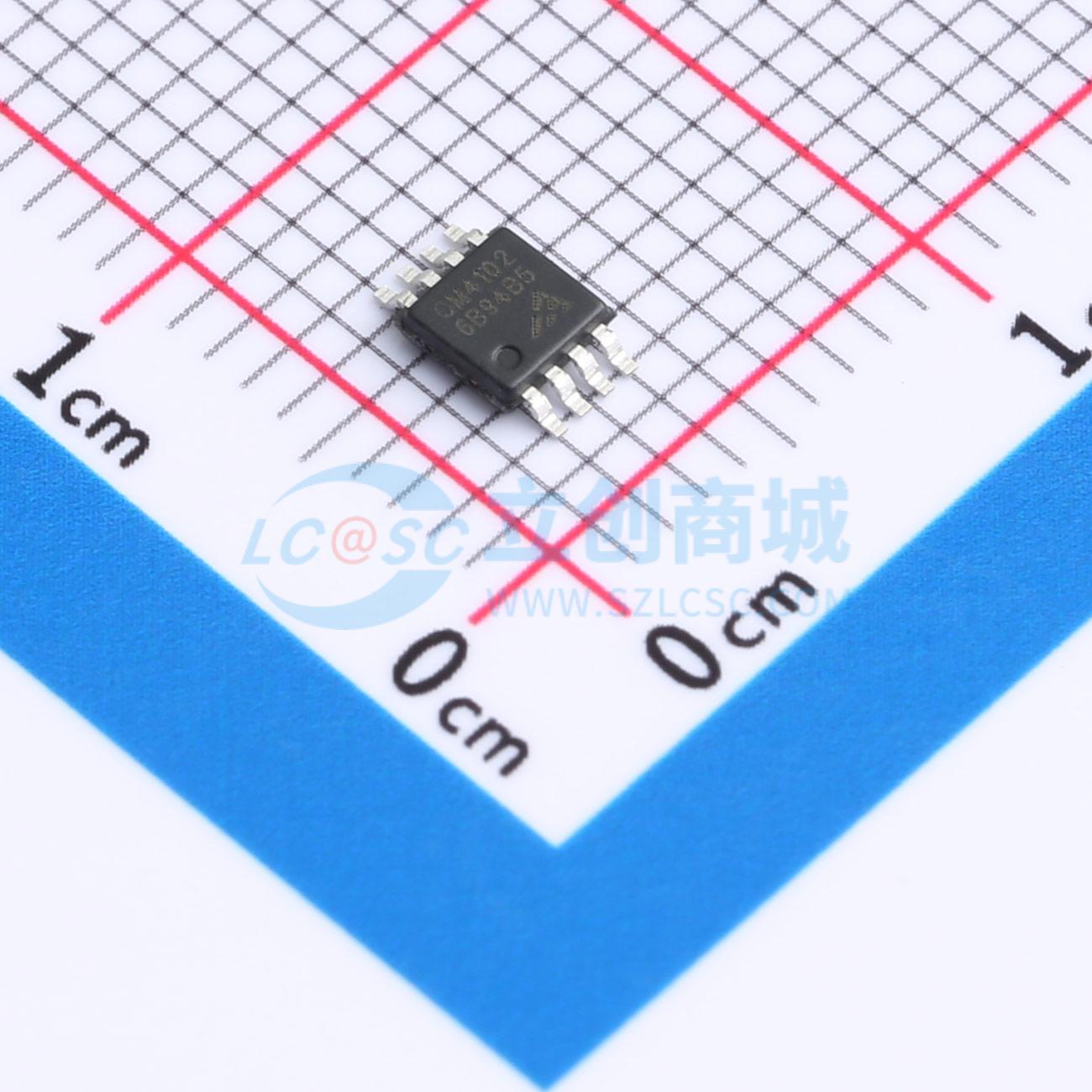

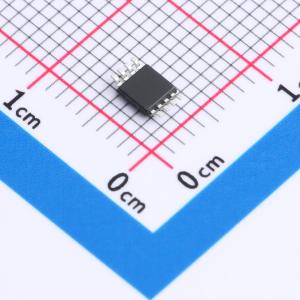

CM4102-MSOTA
CM4102-MSOTA
- 描述
- 精密、低噪声、低输入偏置电流双通道运算放大器 ，对标OP2177, -40℃~+125℃ 工作温度
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM4102-MSOTA
- 商品编号
- C42392953
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 25V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入失调电压(Vos) | 75uV | |
| 输入失调电压温漂(Vos TC) | 640nV/℃ | |
| 压摆率(SR) | 900V/ms | |
| 输入偏置电流(Ib) | 640pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 730pA | |
| 噪声密度(eN) | 8.4nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 135dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 680uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee~Vcc) | -2.5V~7.25V |
商品概述
CM4102/CM4104 是由极高精度的双通道/四通道放大器组成，具有极低失调电压及失调电压漂移、低输入偏置电流、低噪声及低功耗等特征。使用1000pF 以下容性负载时无需外部补偿而保持输出稳定。当电源电压为25V 时，每放大器的电源电流典型值680μA。输入端内置500Ω 串联电阻，不仅能对内部电路进行保护，同时使得芯片可以接受略微高于电源电压的输入信号，并且保持输出不会反相。 CM4102 采用MSOP8 型、SOP8 型两种封装，CM4104 采用SOP14 型封装，其额定工作温度范围均为 -40°C 至 725°C，适合各种严苛的工作环境。
商品特性
- 低失调电压：最大值为 75μV
- 极低失调电压漂移：0.25μV/°C
- 低输入偏置电流：0.28nA
- 低噪声：8.4nV/√Hz
- 高增益：> 120dB
- 共模抑制比、电源抑制比：> 120dB
- 低电源电流：每放大器 680μA
- 双电源供电：±2.5V 至 ±72.5V
- 单位增益稳定
- 输入过压输出无反相
- 内部保护电路支持输入高于电源电压
应用领域
- 无线基站控制电路
- 光网络控制电路
- 仪器仪表
- 传感器和控制电路
- 热电偶
- 电阻式温度检测器（RTD）
- 应变电桥
- 电流测量
- 精密滤波器
